Datne DCD 2020主持人嘉宾赛事解说单元

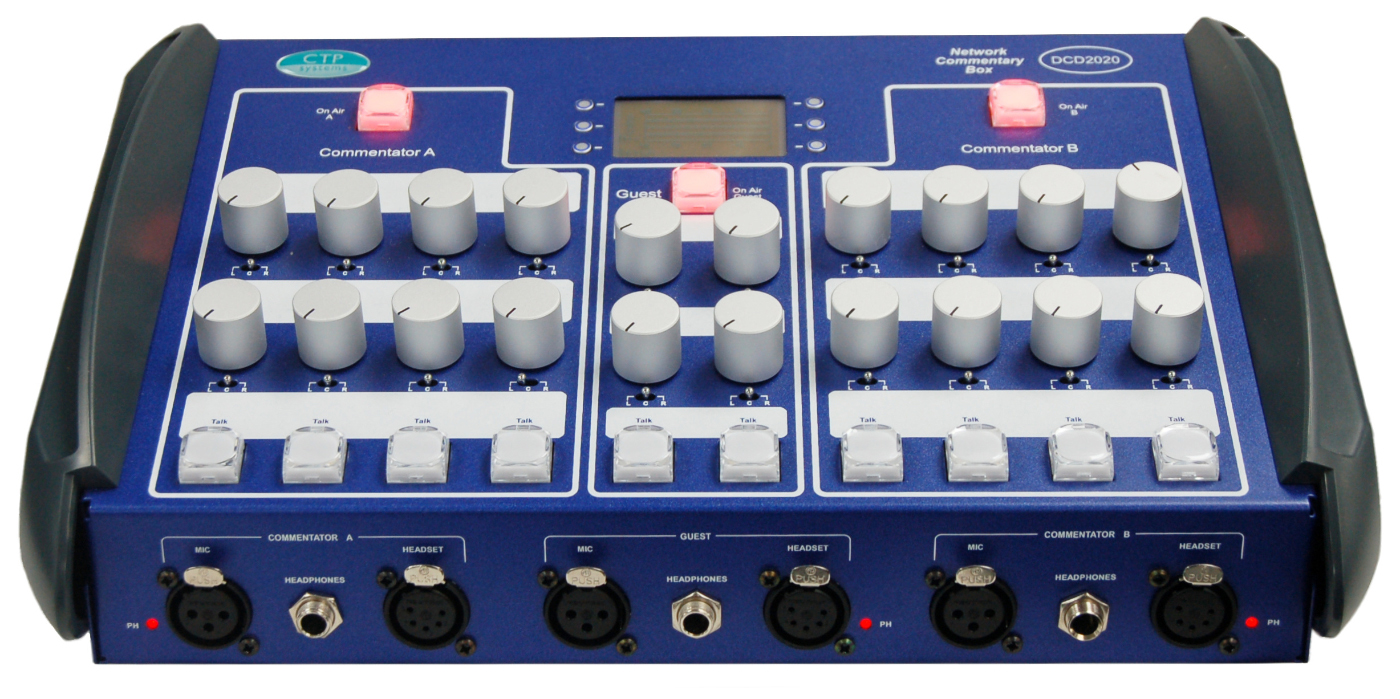

DCD2020是Dante启用的评论盒，支持2 + 1评论员。 网络连接可以是光纤或同轴，并且具有完整的网络冗余。 可以在本地可锁定LCD屏幕上或通过DCD2020的网页远程进行麦克风放大器增益和其他许多调整，例如幻象电源和限制级别。 除了评论盒功能外，还有一个带有6个模拟输入和8个模拟输出的内置Dante接口盒。 凭借240V电源，12伏和PoE供电以及内置以太网交换机，DCD2020可以真正成为您评论系统的中心。

DCD2020具有内置网络交换机。 该交换机可以配置为标准交换机，其中网络连接可以传递到其他网络设备，或者配置冗余输入以连接到辅助（备用）网络。 应在Dante Controller内配置开关功能。 对于同轴网络连接，最近的绿色LED将在成功的网络连接时闪烁。 对于SFP连接（通常是光纤），插座左侧的相关绿色LED将闪烁。

MIC放大器

DCD2020包括3个数字控制的麦克风放大器，具有极低的失真和非常自然的声音音频放大。 麦克风放大器增益可在0dB至+ 70dB的范围内以1dB步进调节。 每个麦克风放大器都有一个独立的网络输出，内置可调阈值限制器。 还有一个可选择的混合输出，有自己的限制器。 确保只有端接的麦克风输入切换到此输出，否则将听到不可避免的开放麦克风线嘶声。 所有麦克风输入都具有可切换的48伏幻象电源，操作由设备正面的红色LED指示。 麦克风输入可以是3针XLR或通过5针耳机XLR。

对讲按键

按下通话键时，注释麦克风的程序输出将静音，音频将转移到相关的通话键输出。 评论员A和B有四个通话键，嘉宾有两个通话键。 这些通话密钥可以通过Dante Controller单独路由到任何网络目的地。 为简单起见并且为了避免混合信号的需要，通话密钥也可以分组使用。 例如，如果所有评论员都要在密钥1上与领导交谈，则只需要路由Talk A + B + G1。 按下通话键时，根据设置，通风灯将熄灭或改变颜色。 对讲输出可以获得增益补偿，因此它们可能比软件调节麦克风更高。

直播按键

直播键可以被编程为关闭，其中它们仅作为指示器操作，在瞬间被按下时它们将使评论员在空中以及在空中释放时。 （例如，作为咳嗽键很有用。）它们也可以被编程为切换，因此当按下它们时，它们将关闭评论器麦克风（并且如此指示），并且当再次按下时，将评论员重新播出。 如果它们被关闭，则通话键仍然可以正常运行，但在重新开启广播键之前，评论员不会重新开机。 尝试一下，看起来比解释更容易。

GPIO连接

DCD2020在后部D15连接器上包含三个GPI输入和三个GPI输出。 三个GPI输出提供继电器触点，当评论员播出时，它们会短路，而在播出时会打开。 这些仅在广播键设置为切换模式时切换，主要用于外部红色广播灯切换。 三个GPI输入激活三个评论员中每个评论员的Talk1键，主要用于脚踏开关或遥控钥匙。

耳机监听

每个评论员都有8个音频监听输入和独立的音量控制，嘉宾位置有四个音量控制。 可以通过使用Dante Controller将所需的评论员路由到所需的音量控制来实现侧音。 每个输入可以通过单个用户可调节的迷你拨动开关切换到耳机的左耳，右耳或双耳。 耳机监听连接可能是5针XLR，带麦克风和耳机连接或TRS插孔立体声耳机连接。 此插孔适用于¼英寸立体声和316（PO）插孔

模拟接口

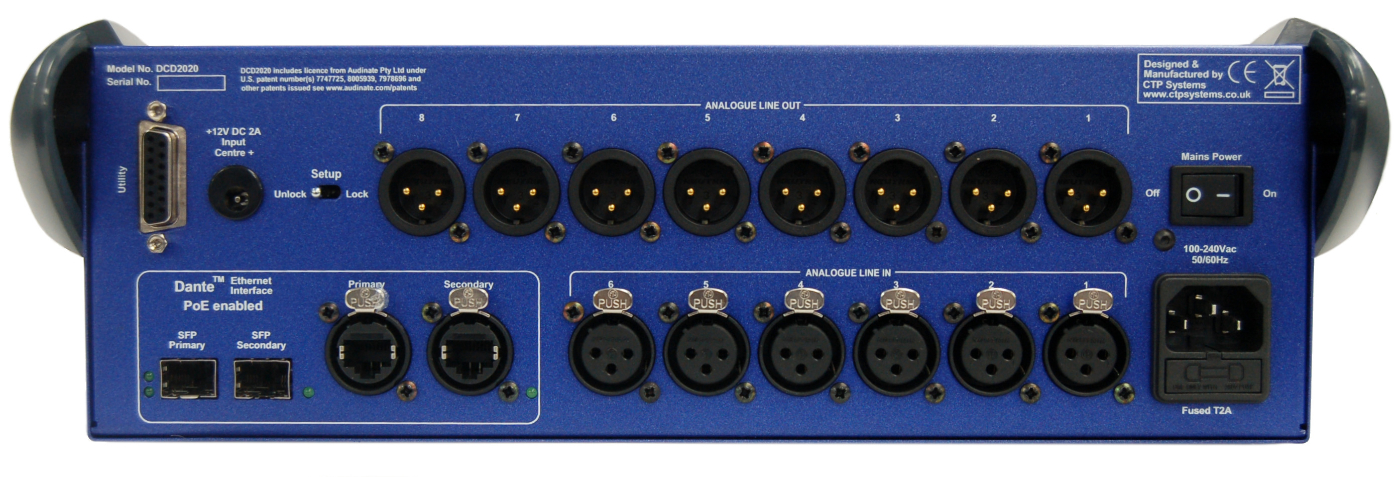

通过设备背面的XLR可提供6个模拟输入和8个模拟输出，所有这些都可通过网络访问。 这些突破没有固定功能，可根据需要用于外部设施。 它们还可用于向/从评论框提供模拟输入和输出。 例如，如果评论员A模拟格式本地需要麦克风，只需在Dante控制器上选择Prog Out Com A交叉点到模拟线路输出1。 使用模拟突破可以将DCD2020用作基本上模拟的单元，但是它仍然需要某种形式的网络连接。

DCD2020具有内置音频发生器，可设置为识别音频输出，非常适合设置和识别音频通道，每个输出上具有不同的音调识别。 当它打开时会有很多灯闪烁，因此不容易忘记。 注释器输出每三秒钟中断一次。 评论员B输出两次，Guest三次，混合输出连续。

音频频率可以设置为400Hz，1kHz或2kHz，以避免与其他音源混淆。 dBFS测量可用于所有三个评论员和混合输出，并且是LCD屏幕的默认功能。该系统包括两个2：1 Dante混音器，可方便地添加Dante音频信号。 可以使用后部的拨动开关锁定LDC显示器及其功能，以防止意外“调整”。 锁定时，显示屏将仅显示dBFS仪表上的麦克风电平。
