行使时60分钟里由一百多万的读数!
广播台和主要的监管机构使用Audemat来进行场强测试

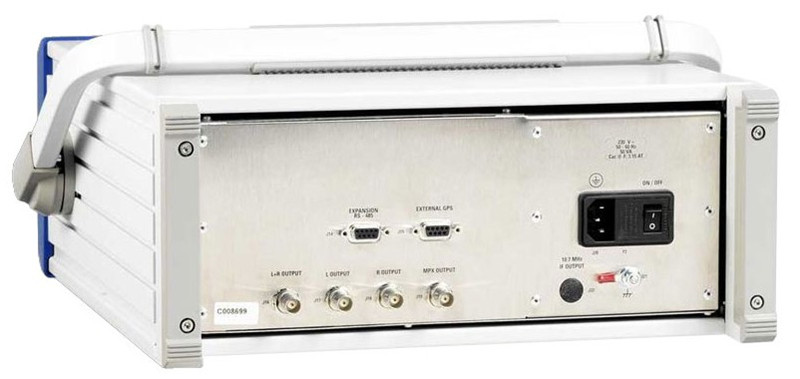

便携式FM-MC4 安装在车内,进行车载场强测量。嵌入式的GPS接收器使每个数值自动索引地理位置
校准系统的每个部分+(天线,接收器等)它强大的处理能力能满足苛刻的客户要求。
移动场强
多达99种频率进行分析
4种表达方式:文字,曲线,地理和制图
覆盖微软制图软件
自动选择最佳接收频率,3个可选的IF滤波器(小,中,大+)
移动音频接收质量
针对移动设计具有场强测量和基带信号分析等功能,且将所有功能集中在一部机器,还包含了便于操作的软件。故而做到体积少、质量轻,具有较强的可移动性和抗震动能力。
RDS分析
音频和调制分析
移动场强测量
当地的调频波段扫描
自动批量测量
DARC分析
调频立体声解调
移动调频接收质量评估(可选项)
多个输入:RF,MPX,L&R
12 V的车载用DC电源功能
内置GPS接收器。描速度快,与GPS连接能记录场强测量数据和对应的经纬度坐标。
主要特性
低压供电 + 11 V DC…+ 15 V DC
能源消耗 大约30 W
主电源; 频率 110 VAC/230 VAC; 50/60 Hz
能源消耗 (AC) 大约50 VA
温度:
操作 +5°C- +45 °C
仓储 -20°C - +70°C
尺寸(L x H x D) 360 x 155 x 405 mm
重量 大约 12 kg
湿度 10-95%非冷凝相对湿度
PC 连接
连接类型 RS232C
连接器 9-pin 母 SUB-
IF 滤波器
-3 dB IF宽波段 +/-100 kHz
-3 dB IF中波段 +/-75 kHz
-3 dB IF窄波段 +/-35 kHz
测量动态
RF 电平 -100 to +23 dBm ( +7 to +130 dBµV)
MPX电平 0 to +/-150 kHz
Pilot电平 0 to +/-15 kHz
RDS电平 0 to +/-8 kHz
DARC电平 0 to +/-8 kHz
AUX电平(60 kHz – 90 kHz) 0 to +/-8 kHz
AF电平L, R, L+R, L-R -40 to +6 dBr
MPX 电力
电平测量动态 -150 kHz to +150 kHz
初级循环时间 1 到60 秒
最大瞬间测量累积时间 1 小时
在幻灯片模式下,最大功率录制时间 72 小时
在一个序列中最大峰值的记录容量 72小时
峰值记录
记录一个通道 MPX, Pilot, RDS, DARC 或 AUX.
记录2个通道 G, D, G+D, G-D.
其他作用
Pilot/RDS同步指标
Pilot/DARC同步指标
在Pilot 和 RDS 副载波相位值 0°-180°
左和右通道的可编程去加重 0, 50 µs and 75 µs
左和右通道的可编程预加重 0, 50 µs and 75 µs
GPS部分
接口 BNC
卫星数量 8
地理位置 +/-100 m
精确度
下面给出的精确度值与在调整设备时所使用的参考信号获得的
RF 电平测量精度 +/-2 dB (from 30 to 90 dBµV)
MPX 电平测量精度 +/-2.5 kHz (to +/-75 kHz 左右)
Pilot 电平测量精度 +/-200 Hz (to +/-7.1 kHz左右)
RDS电平测量精度 +/-200 Hz (to +/-4 kHz左右)
DARC电平测量精度 +/-200 Hz (to +/-4 kHz左右)
AUX (60-80 kHz) 电平测量精度 +/-200 Hz (to +/-4 kHz左右)
L, R, L + R, L – R电平测量精度 +/-0.2 dB (to 0 dB 不带去加重/预加重)
MPX 功率测量 +/-0.3 dB (from -6 to +12 dB with ref. IUT 19 kHz)
RF 输入
频率范围 87.5 MHz to 108 MHz
频率合成器步长 10 kHz
输入阻抗 50 Ω
接口 BNC
可编程RF衰减器 0, 20 dB and 40 dB
AF 输入 (L, R)
阻抗 20 kΩ
输入类型 非平衡
非平衡接口
BNC
输入电平 -18 dBu to +18 dBu (可调整 0.1 dB steps)
最大允许输入电平 +22 dBu
MPX 输入
输入阻抗 20 kΩ
接口 BNC
输入电平 -18 dBu to +18 dBu (adjustable by 0.1dB steps)
最大允许输入电平 +22 dBu
MPX 输出
输出阻抗 < 10>
接口 BNC
额定输出电平 +12 dBu
(+8.72 V peak-peak for a modulating signal from 500 Hz)
L, R, L+R 输出
输出阻抗 < 10>
接口 BNC
额定输出电平 +12 dBu (+8.72 V peak-peak for a modulating signal from 500 Hz in stereo (L=R)
