TypeR是Calrec Audio全新推出基于IP架构的可扩展型模块化电台直播系统,在应用标准网络技术的同时为用户量身定制了软件操控面板。
Type R的物理组成简约,仅由推子模块和多用途或单用途软件操控面板组成,所有硬件均采用POE供电方式,以最简单方式组成开放性面向用户而又量身定制的系统。
Type R的处理机箱仅有2U高,且包含了必要的IO接口,让用户可以快速的连接运行。一个处理机箱可以独立运行3套制播子系统,且不互相共享DSP资源。
无论是用于独立直播间,还是偏重于多话放处理或者多用途混音,基于AES67架构的网络都可以满足用户的各种需求软件操控面板为触摸屏结构,简单而色彩丰富的触摸元素可以让用户轻松建立起各种个性化的面板窗口,不仅可以使用图形格式,以适配主持嘉宾的特殊需求,同时也为电台的工程师保留了全面的控制操控。
操控面板配置可根据节目类型而通过调用工程文件迅速切换,以适应不同主持嘉宾风格。
每6个推子为一个独立推子模块,每个推子均具备必要的快速操作控制元素,整体趋向扁平操作。模块仅通过网线的插拔即可建立系统,让用户可以不费吹灰之力进行升级和扩展。
所有涉及播出的操控简洁明了,播出母线和N-1母线的建立快速直接,EQ和动态的调整迅速。一切都是为了适应当前急速发展的先进制播环境而设计。
正如用户对Calrec的一贯期待,Type R经过静音静噪处理,为专业应用而设计,具备主备冗余电源,其前瞻性可支撑用户多年使用。
Type R具备易于定制化构建的网络,开放的控制协议和个性化用户界面,是一款完全紧跟当前现代化电台发展和需求且注重用户体验的播出系统。
采用IP架构为基础的网络让TypeR注定具备良好的面向未来的可扩展性,不仅可以保证电台可以紧跟技术发展的步伐,更是为今后节目类型的创新提供了可能。
面板和硬件
- 全尺寸100mm推子
- 最多配置可达48个物理推子
- 可外接对讲话筒·
- 2组耳机监听接口(1/4” TRS jack)
- 512² 矩阵
- AoIP 架构冗余链接
- 每个 AoIP链接接口具备256路双向音频通道
处理能力
- 单一处理单元可建立3组完整的制播系统
- 支持不同采样频率: 44.1, 48 , 96kHz.
- 18-60个输入通道
- 最多可达3 组 (mono, stereo or 5.1) main母线输出
- 最多可达8 组(mono, stereo or 5.1) Group母线输出
- 最多可达16 组(mono or stereo) Aux母线输出
- 每个输入通道均具备De-esser
- 每个输入通道和Group母线均具备Expander/gate/ducker/sidechain EQ
- 每个单声道输入通道和Group母线均具备Automixer
- DirectOut和N-1母线也具备Compressor/Limiter
- 每个输入通道和Group母线具备1路DirectOut
- 每个输入通道和Group母线具备1路N-1
- 每个输入通道和Group、aux、Main母线具备1路insert (mono,stereo or 5.1)
- 具备三组监听: console LS, studio 1 LS and misc LS
- 具备2路N-1输出
- 具备2路Off Air Conf母线
- 具备48路外部信号输入电平表头
- VCA数量无限制
- 每个输入通道和Group、aux、Main母线具备4 段Parametric EQ 和LF & HF filters (12或24dB倍频)
- 48组5.4秒延时可用于输入;
- 48组5.4秒延时可追加用于输入通道;
- 48组5.4秒延时可用于包括DirectOut在内的输出通道I/O
- 2U主机箱上具备:4组物理AES输入输出, 8 路M/L输入(包含+48V供电显示), 8路模拟线路输出, 12路GPIO, 2组耳机监听输出, 可选配
AoIP板卡;
- 1U接口机箱具备和主机箱同样的配置;
- 1U模拟机箱上具备:16 路M/L输入(包含+48V供电显示),16路
模拟线路输出, 6路GPIO;
- 1U模拟机箱上具备:8组物理AES输入输出(具备SRC显示),6路GPIO;

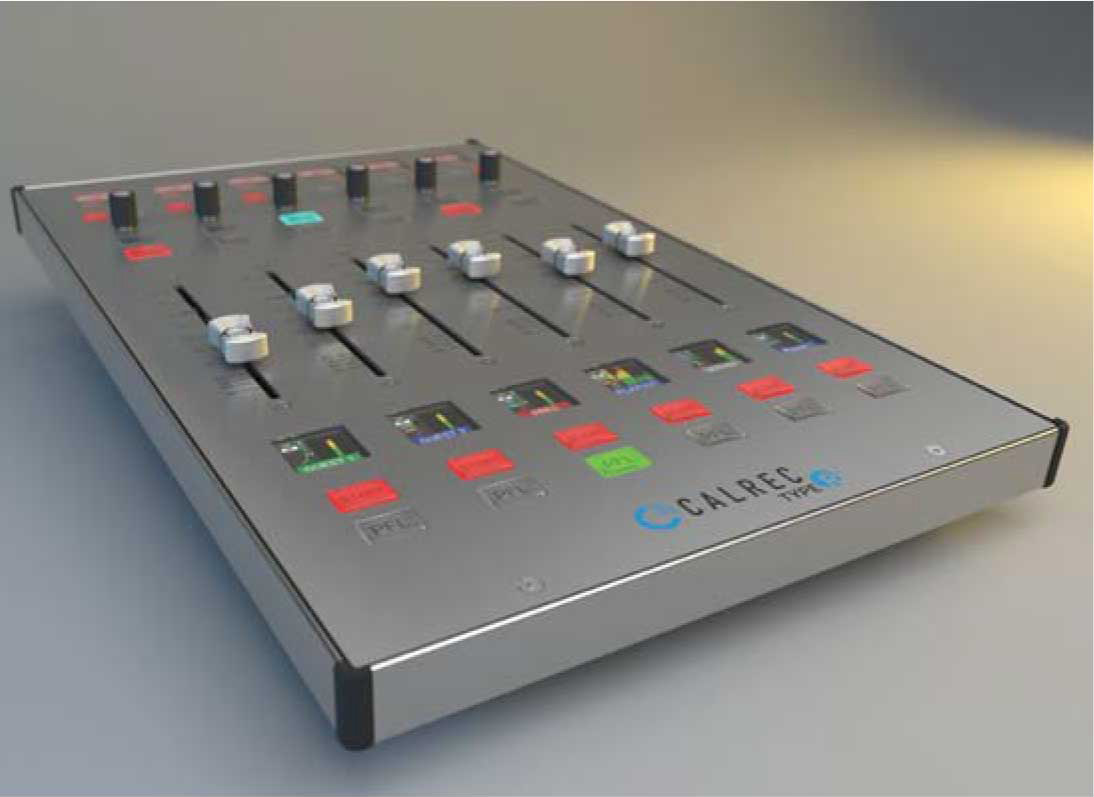

推子模块面板

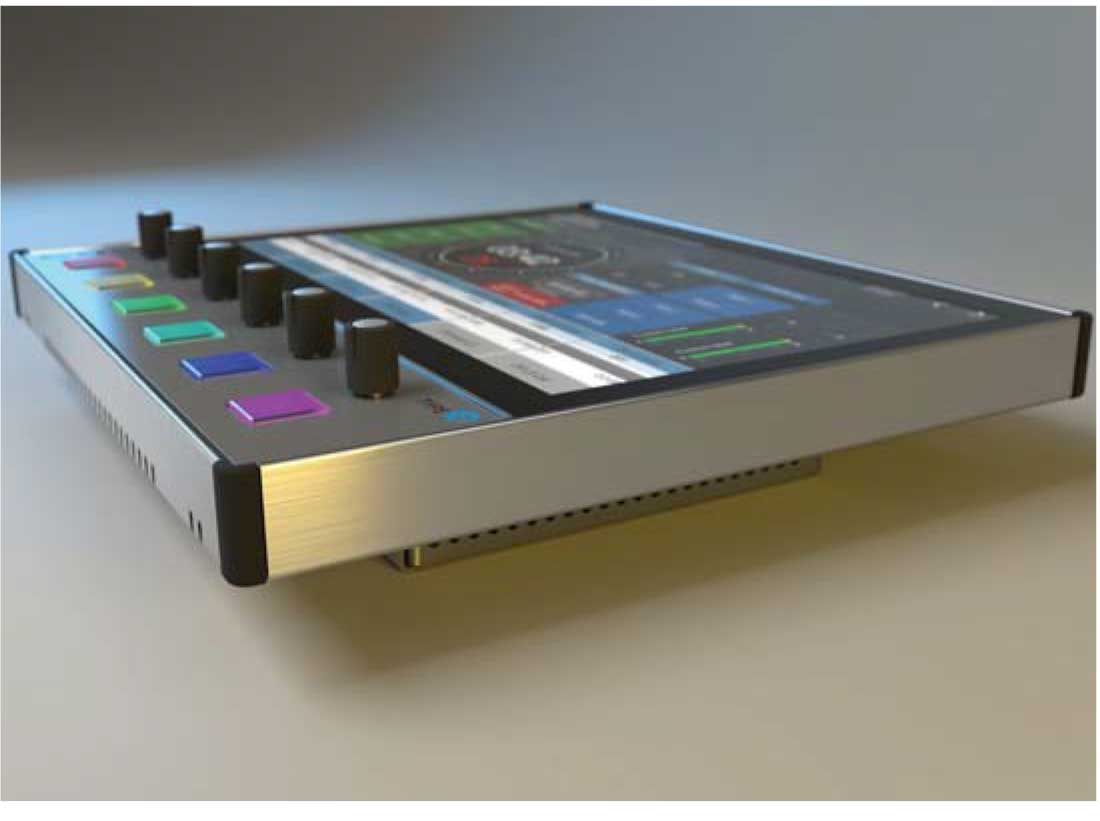

多用途软件操控面板(LSP)

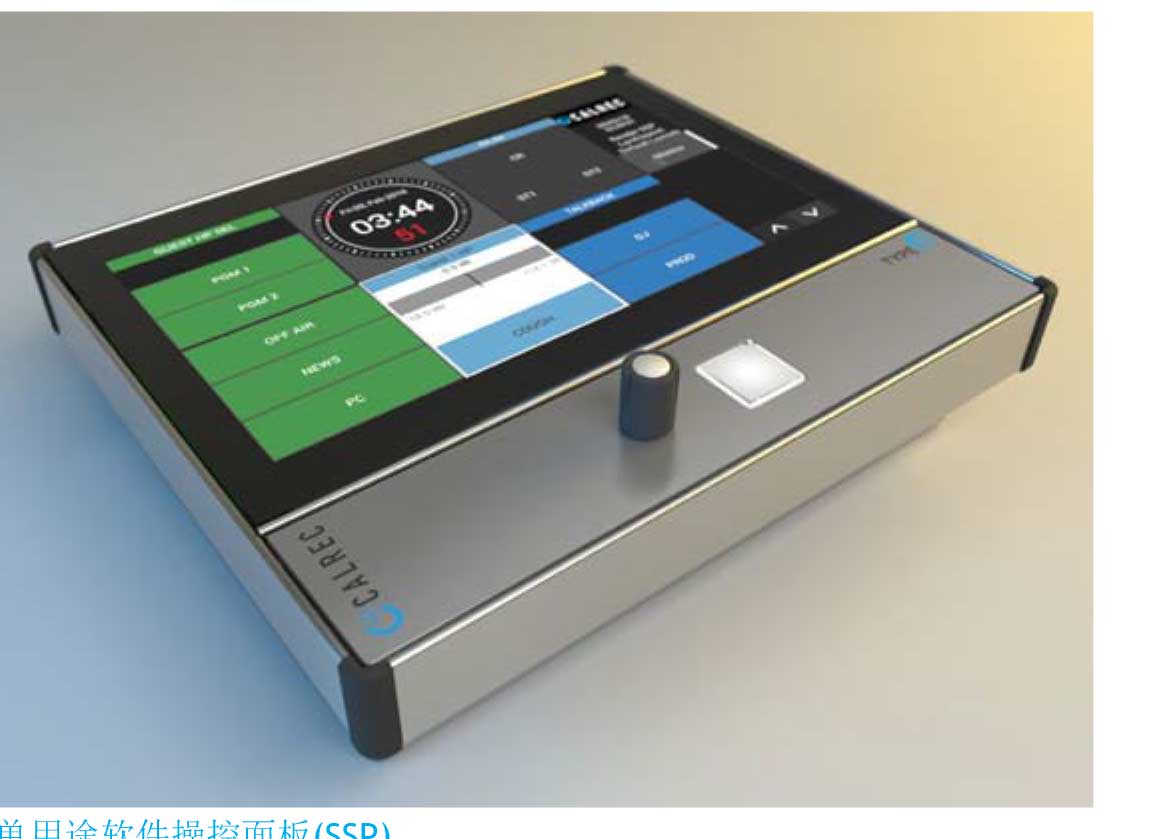

单用途软件操控面板(SSP)
