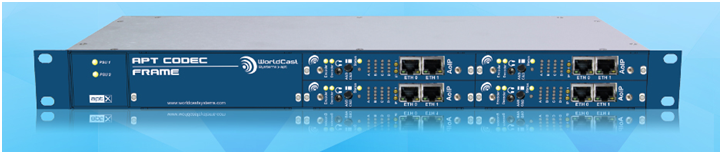

APT MULTI-CHANNEL CODEC 多通道编解码器



·         灵活性和模块化的系统设计，可以根据您的要求进行配置。
·         支持多达4个AoIP模块，在1U机架内每个模块相当于一个独立立体声双工编解码器。
·         SureStream技术保证能够在公共IP上极其可靠地传输。
·         使用同一种机箱，可以从T1/E1到IP网络无缝并可靠传输。


特征

·         每个模块最多可传输两个路立体声音频
·         每个模块最多可提供24个IP音频码流
·         192kHz采样率能够支持Digital MPX的 AES和全数字传输*
·         单工和双工操作模式
·         模拟MPX I / O接口允许传输两路模拟MPX信号或在双工模式下传输一路MPX信号
·         点对点和点对多点操作
·         每个模块有四个独立时域
·         支持动态DNS，在全球范围内可通过用户名代替IP地址访问
·         支持UPnP IGD协议，用于配置启用UPnP的网关（路由器）
·         传输音频或非音频（如PAD或HD输出数据）UDP码流
·         支持可变DSCP值的“Diffserv”服务质量（QoS）
·         支持VLANs和虚拟IP接口实现码流和管理的多网融合
·         对每个单独IP流的性能监控
·         用户可选择每个立体声音频通道数据包的大小
·         每路接收到的IP流可配置延迟抖动缓冲区（1 ms至5000 ms）
·         音频监听耳机输出插座
·         支持APT一流的SureStream 在开放的互联网连接上获得高质量的音频


AOIP模块

APT AoIP编解码器模块在单个直插式模块上可实现的功能有：音频编码/解码、IP传输、管理和辅助数据。这增强了APT多通道编解码器系统的IP网络音频传输性能，并提高了其可扩展性和灵活性。

完全兼容已经在全球范围内使用的数百个设备，每块AoIP卡在多个单播或多播IP流模式下传输两路独立的立体声音频。

APT AoIP编解码器模块提供满足音频行业要求的全系列音频格式和模式：单工，双工，AES / EBU，AES / EBU带模拟备份，模拟带HI / LO或600Ω阻抗。
该模块提供相同的广播级音频，多通道机架以其能够支持多重格式的标准而著称，如：Linear PCM 16 / 24Bit，aptX®Enhanced 16 / 24Bit，MPEG1 / 2 LII，MPEG2 HE-AAC＆ HE-AACv2，MPEG4 AAC LC / LD / ELD，HE-AACv1 / v2。

APT AoIP编解码器模块还能够支持85kHz的音频带宽，并将采样率扩展到192kHz，使数字MPX信号能够在AES流中传送。 因此，音频编解码器的输出可以直接传送到激励器的调制器。 这样100％数字通道传输消除了在D / A和A / D转换过程中所导致的信号质量下降和可能引入的失真。


模拟MPX编解码器模块

一个单独的输入/输出模块，可用于APT AoIP多通道编解码器，可以在双工和单工模式下传输模拟MPX信号、AUX和GPIO信号。 在同一个主机内传输混合的数字和模拟MPX信号，要求能够把模拟MPX处理无缝移到数字处理，而不管发射机类型如何。

APT MPX传输的具体优势包括：

双单工传输 ：在单工模式下，MPX编解码器可以发送或接收2x MPX信号

冗余IP传输 ：FM的MPX信号需要高度可靠的传输机制。 随着SureStream添加到IP网络，FM连接从“永远在冗余”中受益，而不用增加多余的链路。

过载调制消除 ：APT MPX编解码器的一个显著特征是可以消除不期望得到的峰值并降低MPX信号，这样可以稳定地防止过载调制——一种引起传输丢包的相象。

在MPX编解码器上启用ScriptEasy ：使用ScriptEasy ，MPX编解码器可以自主管理MPX输入备份切换，并执行各种其他控件和操作。


SURESTREAM高质量音频IP网络传输

SureStream技术是APT的革命性创新，使广播能够使用廉价的IP链路，从而获得专业的广播级音频质量和可靠性。

它能够让您从小成本的T1 / E1链路中获得预期的音频质量和可靠性。APT SureStream技术还提供了“永远在线备份”的附加优势。 借助APT SureStream技术，您可以节省数以千计的音频传输费用，并为听众提供最高品质的声音。

SureStream技术要应用在此编解码器上属选购件。

产品规格

当前版本： 1.5.2

接口
以太网络	双物理以太网端口，RJ45，用于管理和码流传输
虚拟网络	虚拟接口和VLAN标记
模拟量I / O	电子平衡，电容隔离，37针D型连接头＃2 ， 阻抗： Hi / Lo和600Ω
数字音频I / O	AES-3，24位，变压器平衡，37针D型连接头＃2 ，阻抗： 110Ω
数字基准输入	AES，变压器平衡，37针D型连接头＃2 ，阻抗： 110Ω
串行数据AUX和GPIO	15针HD-Type，2x串行RS232电平，4x光耦输入和继电器触点
管理	Web GUI，APT NMS，SNMP，XML API（可获得最新版本）
音频
非对称音频	发送和接收音频均独立模式，独立的时区
音频模式	单工：2x立体声输入或2x立体声输出; 双工：1x立体声输入和输出
数字操作	输出FS，32 / 44.1 / 48/96/192 * kHz - 软件可配置
音频带宽	10Hz至20kHz单声道和立体声，85kHz用于AES上的数字MPX *
标准编码算法	aptX增强型16和24位，线性PCM 16和24位，MPEG 1/2 Layer II，MPEG4：AAC-LC / LD / ELD，MPEG2 / 4：HE-AAC v1 / v2
编码延迟	在aptX增强时最小 2ms，选择其他算法时会更大
动态范围	16位大于85dB，24位大于110dB
网络和IP
支持的IP协议	RTP / UDP / IP，RTCP，DNS，动态DNS，DHCP，ICMP，IGMP，VLAN＃，UPnP（IGD），NTP，SNMP，SMTP，
IP统计	完全统计每个IP码流
工作模式	单播，多个单播，多播，多个多播
动态缓存	缓冲区大小1 - 5,000ms可调，可重复自动发包
RTP / UPD码流和模式	多个Tx码流，2x Rx码流，UDP码流传送，自动检测接收到的流，自动回复给发送端
服务质量	DiffServ，每个码流具有单独的DSCP值，SureStream技术和错误隐藏
备份功能	SD卡用于音频文件存储
网络安全	服务过滤器和防火墙功能
数据
串行数据速率（嵌入式）	11200,2400,4800,9600波特（每个AoIP模块有2个通道）
通过IP的串行数据速率	1200 - 115,200波特（每个AoIP模块有2个通道）
AUX数据通过UDP	UDP传送PAD或特有数据
GPIO	4路开关量输入，4路继电器; GPI作为单独的UDP码流传输或嵌入到aptX Enhanced中
物理规格
19“1U尺寸（高/宽/高）	44mm x 482mm x 370mm 1.75“×19”×14.5“
重量	5Kg / 11lbs
双电源	90-250 VAC / 47-60 Hz或36-72VDC，AC / AC，AC / DC，DC / DC（订购选项）
能量消耗	<60W>
保证工作温度	0°C - + 45°C
湿度	高达95％的相对湿度（不结露）
