Mandozzi CiMix数字调音台



CiMix数字调音台技术指标



结构

CiMix是一款功能强大直播调音台，它集成矩阵和DSP电路。它易于与中心矩阵连接。在这种情况下，CiMix调音台可以远程控制矩阵，为了选择输入和输出连接、调音台之间通话对讲、以及远程控制话放、调音台的GPIO。CiMix也可以通过中心矩阵、耦合器编解码器进行控制。





CiMix调音台组成：

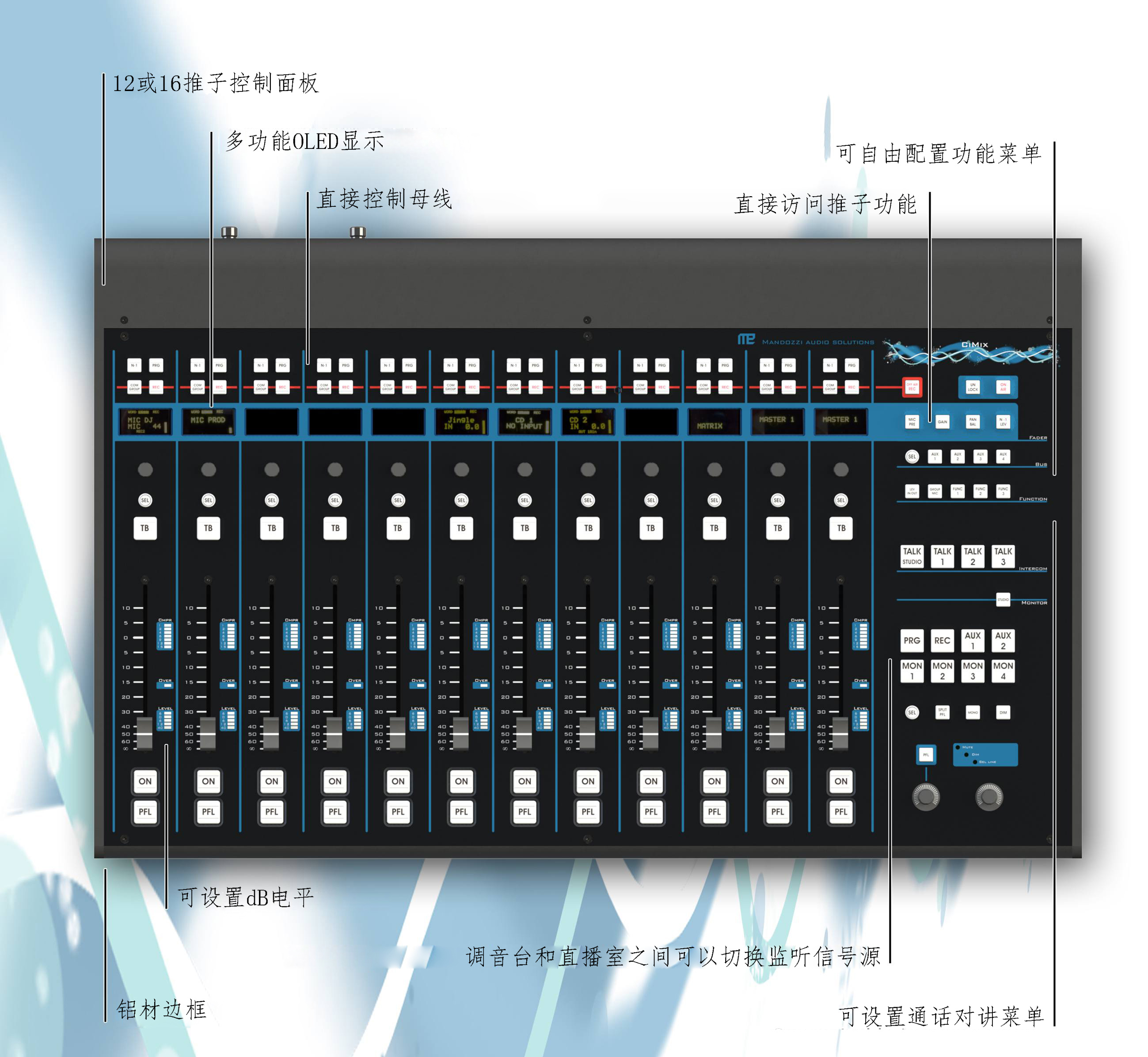

• 控制面板：12或16推子面板和  一个多功能触摸屏。

• 主机箱：19英寸IU机箱(44. Imm) 它包括带切换中心处理器和DSP电 路，音频和GPIO接口。它是通过一根CAT5网线连接。





输入＼输出

• 8     话筒／线路输入（通过软件配置） 带专用幻象电源供电

• 12   线路输入

• 8     AES/EBU立体声输入（带SRC转换）

• 4     立体声耳机输出（在话放接口）

• 8     线路输出

• 8     AES/EBU数字立体声输出

• 8     GPIO输入输出

• 1     AES67接口（选配）





附加接口

• 同步输入(Wordclock or AES3)

• LAN用于连接中心矩阵控制信号

• 被插入MADI光纤接口和RJ15接口模块

• 冗余电源采用2个卡输入2：30VAC



推子层

• 最多可以设置6层推子翻页（选配）



推子通道条

• 滤波器组包括6个可自由配置的滤波器：低通滤波器 高通滤波器，带通滤波器（带可调节频率，Q值，和 增益／衰减。）

• 压缩器／限幅器

• 可调节增益

• 可调节Bal/Pan和宽值

• 相位转换

• 立体声  单声道转换，L/R，LL，RR反转

• 环绕声声像控制

• 插入

• 信号处理顺序（带通滤波、动态、dB电平、推子前，  推子后，Bal/Pan，宽值，插入）适用于每个通道。）

• 每个推子有LED指示灯作为输入或K—l电平，由于压缩的衰减。





调音台混音母线

• 16 N-1 /COM GROUP

• 4 AUX

• 2 PFL

• 2 PGR

• 1 REC

• 增益，立体声一单声道转换，压缩器／限幅。

• 可连接混合母线作为推子前或推子后（带分开可调节增益）

• 屏幕上可显示输出电平



监听

• 8个直接监听选择按键

• DIM衰减/MLTE哑音

• 分开PFL预听

• 单声道

• 通过触摸屏选择任意输入和输出

• 监听输出配置：增益、Bal/Pan声像、宽值、立体声一单声道转换、相位反转。



屏幕上dB电平

• 可选范围

• 响度(EBU R．128)

• +4dB电平：Master主、PFL预听、监听、可选择信号（矩阵输入、Master主、ALX辅助、推子输入、录音母线）

• 在单独系统屏幕上显示母线电平

• 每路推子LED指示灯用来指示输入或

• 输出电平（操作者选择）。

• 每个推子上带有压缩降低增益LED指示灯



通话

•  控制台和外部监听／对讲有一个电路  小盒(MixBOx、K-BOx、或其它)

•  直播期’司调音台自动锁对讲

•  GPIO用于连接目标通话对讲和外部调音台

•  全部集成在MandOzzi系统内部



软件

• 曰志与不同访、司权限

• 推子、压缩器、滤波器、调音台

• 配置保存和载入

• 舒适管理衰减输出（切换、GPIO、等）

• 按键功能和颜色，旋钮功能和显示的文本都可以通过操作人员容易配置

• CiMix可以通过远程带IP的PC机来配置软件

• 备份，曰志文件和帮助功能



环绕声声像

• CiMix调音台从单声道或立体声生成5.1信号，声像易于操作

• 一个外部单声道或立体声信号可以混音成内部并生成5.1环

         绕声信号



通用数字直播调音台

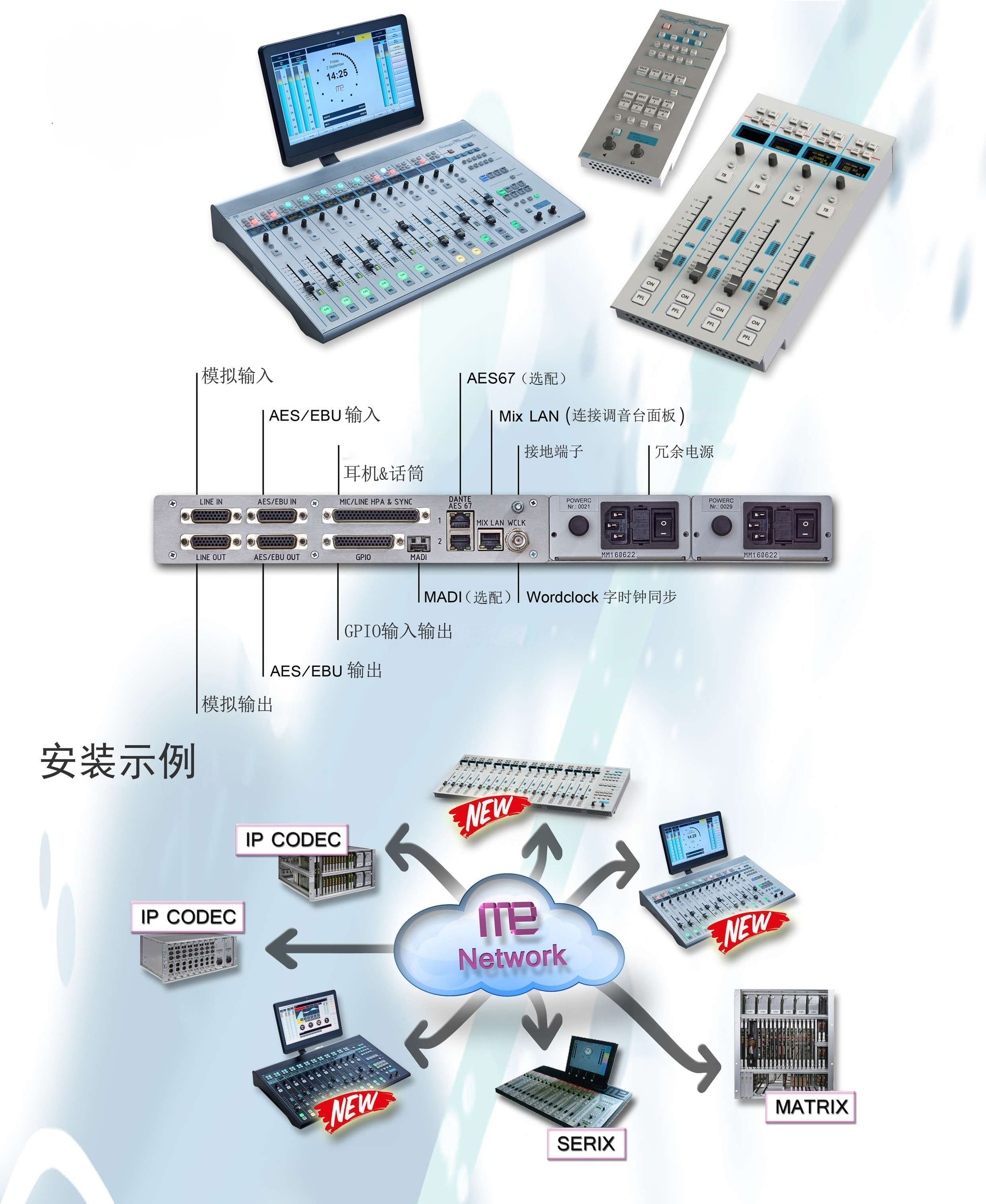

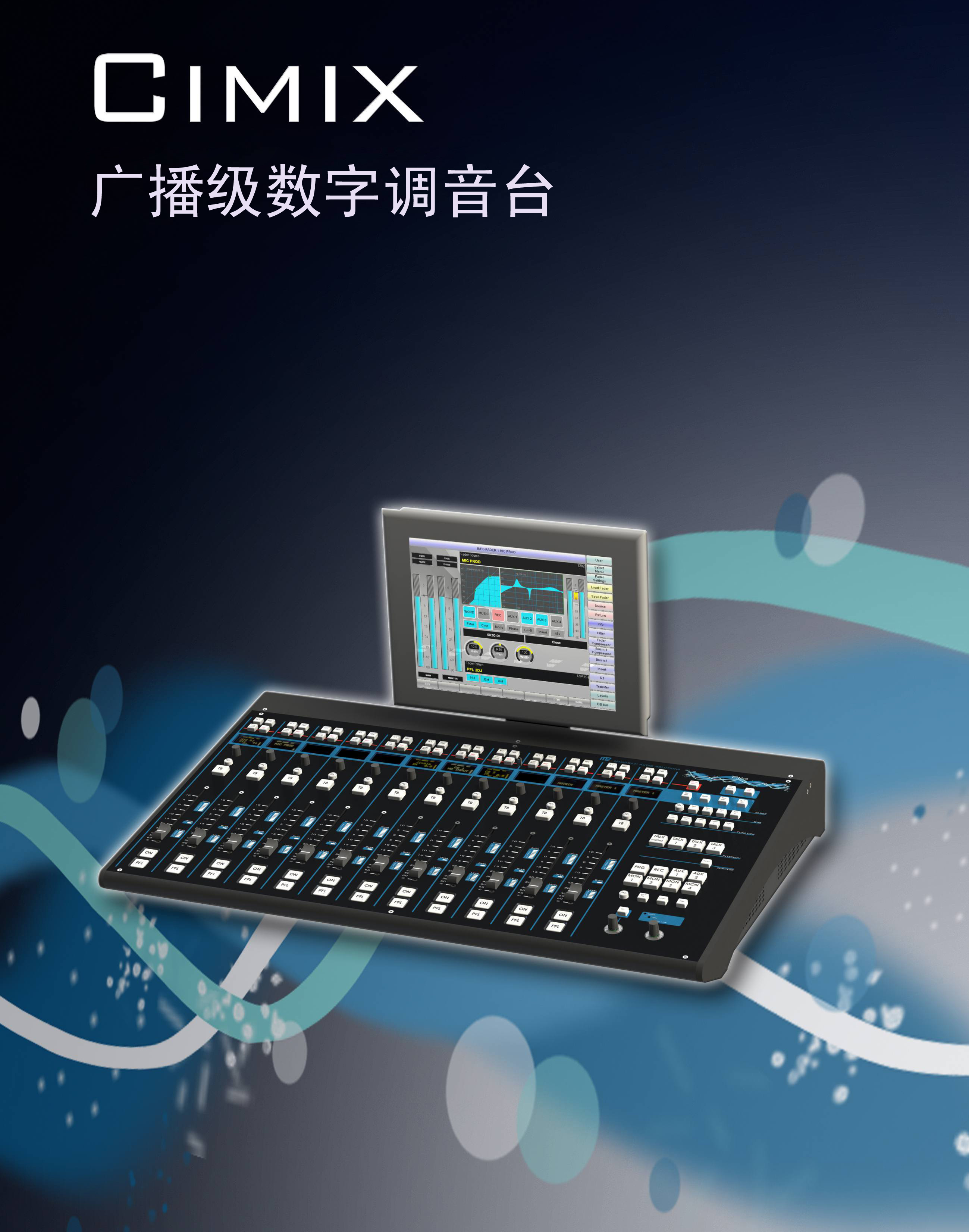

CiMix由具有12个推子的实体铝控制台和多用途触摸屏显示器组成。CIMIX也提供模块化控制面板，可以嵌入式安装定制直播桌内。带路由切换和DSP电路的中心处理器被集成在IU19英寸机箱内。



两个设备都配备冗余电源，在调音台工作期间进行电源更换。














CiMix数字直播调音台应用于广播电台和新闻演播室



基于在Mandozzi多年丰富经验下，该工厂已经拥有Serix和Gmix数字调音台，公司设计了一款新调音台，该调音台提供的操作特点与大型调音台完全一样。由于CiMix的舒适控制和触摸屏界面，所以它便是广播电台理想解决方案。









CiMix调音台简易操作使它成为核心工具



多功能且易于使用操作特点对于广播电台和技术人员理想选择，它可以管理几个互动的直播室。CiMix可以连接到Mandozzi音频矩阵便于组件一个网络系统。
