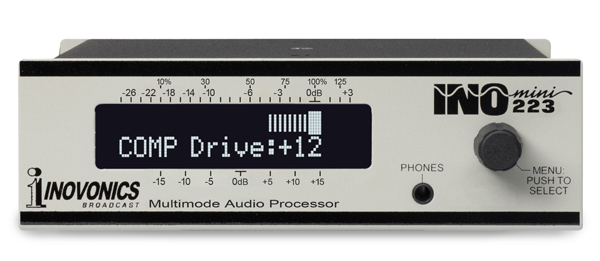

INOVONICS 223音频处理器

INOmini223看似小巧，实则为强大的音频处理器。其基于DSP的设计可让用户根据自身需要随心所欲的设置参数，以对应多种广播类型。该仪器可满足用户对于不同应用不同截止频率的需求：NRSC兼容AM，TIS（顾客信息服务），单声道LPFM传输，以及模拟信号SCA。另有“工作室”（STUDIO）模式来满足顾客对于话筒信号及普通信号处理。233根据不同应用模式自行加载AGC(自动增益控制),带有可选滤波器交叉和可变EQ的三频带动态压缩范围，“超前”峰值控制和自带限制保护的预加重和超前控制的输出端滤波器。

主要特点

•适用于： AM，短波，美国/欧洲（兼容）单声道FM，TIS和模拟SCA。

•易于操作的控制系统。

•基于不同模式自带各自的独特的AGC，3-频带压缩，峰值控制和输出滤波。

•用户可调压缩，EQ，限制和密度。

•DSP“超前”限制提供无截断的峰值控制。

•USB接口，使自助固件更新成为可能（请在官网下载固件包）。

•耳机接口

产品规格

操作模式：

o NRSC兼容不对称AM，截止频率可调为10kHz、 9kHz、 7kHz、5kHz（等效于9极点椭圆滤波器）。

o TIS不对称AM, 5kHz截止频率（等效于9极点椭圆滤波器）。

o 单声道FM，75μs/50μs预加重，15kHz截止频率（等效于7极点椭圆滤波器）。

o SCA, 平滑5kHz截止频率（等效于6阶巴特沃斯滤波器）。

频率响应：在模式“工作室”(STUDIO)和“验证”(PROOF)下：20Hz – 20kHz, ±0.1dB。其他模式下截止特性如上文所述。

失真：在模式“工作室”下：0.02% THD。

信噪比：低于上限72dB(适合的去加重网络下 )。

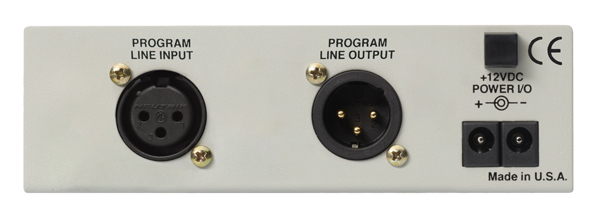

输入：主动平衡（XLR）模拟输入，接受范围：-20dBu到+20dBu。

输出：主动平衡（XLR）提供相当于100％调制-15dBu 到+12dBu的输出电平，200欧姆源电阻。位于顶盖下的开关则可降低输出-20dB来应对需要低电平输入的发射机（-35dBu到-8dBu）。

延迟：根据不同的模式，3.5ms – 4.5ms。

耳机插孔：(TRS) 3.5mm。

USB接口：用于更新固件。

仪表：输入/输出/ AGC增益/压缩/限制。

警报：液晶屏幕闪烁。报警内容为音频丢失和AGC超出范围。

电源：12VDC， 200毫安（2.1mm x5.5mm同轴电线），仪器附送外置开关电源。

安装选项：一个可选的机架可将三台仪同时装入一格19inch, 1U 标准架。

尺寸和重量：40.64mm高x 139.7mm宽x139.7mm长。装运重量3.62斤。
