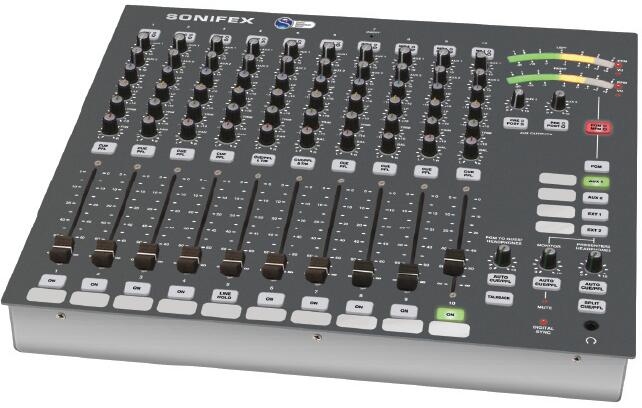

SONIFEX S1 调音台

小体积、大功能 S1调音台具备一系列出色的性 能，可以为需要具备多种功能的电台 直播调音台的社区、学校、学生电 台，提供最适合的解决方案。 它的品质出众， 使用高品质的 话放，功能全面。操作简单，可靠性 高。

● 性能佳、可靠性强的直播调音台

● 售价便宜

● 使用方便

● 体积小，可以采用嵌入式安装，或机架式安装

● 模拟&数字输入&输出

● 具有主立体声输出母线、2条辅助输出母线，可选择推子前或推子后输出

● 旋转背面板，安装方便

● 内置电源

● 每个通道有遥控输出

● 可以使用推子开启辅助设备，如CD机

● 可编程通用控制端口GPI/O

● 监测话筒现场(mic live)的静音

● 可切换话筒现场(mic live)/直播(on-air)提示灯

● 主持人及嘉宾监听有耳机和音箱输出

● 发光的LED电平表可显示PPM/VU刻度，并可通过独立的表桥选择

● 100mm ALPS长行程推子对VCA(电压控制放大器)进行控制

● 独立telco&立体声减混音信号o/ps，分别用于电话耦合器及编码器

● 先进的自动化功能

● 可通过免费的SCi软件遥控

Sonifex S1调音台是一款体积小、售 价低，可固定安装的调音台，专门为节目 直播而设计。你可以采用嵌入式安装在桌 面上，或使用可选的机架把手进行机架式 安装。背面连接板可以在底座上旋转90˚ ，方便设备在机架式安装时的连接。它 还有一个内置的通用开关电源。它保持 了Sonifex S2调音台前面板简单易用的特 点，并具备市面上任何其它产品都无法比 拟的先进自动化性能。

调音台由10个输入通道组成：

● 2 x 单声道XLR话筒/单声道XLR线路输 入

● 1 x 单声道XLR话筒/单声道XLR telco输 入

● 2 x 单声道XLR话筒/单声道XLR线路输 入/非平衡线路输入，立体声¼”插孔

● 1 x 立体声XLR线路/立体声XLR减混音 信号输入

● 2 x 立体声XLR线路/立体声RCA输入， 其中1个带3.5mm立体声aux输入

● 2 x 立体声XLR线路/立体声S/PDIF & Toslink 数字输入

S1提供5个话筒、4单声道线路、10立 体声模拟、2立体声数字、1 telco & 1立体 声减混音信号输入，你可以在这些输入之 间切换

覆盖范围广的输入通道

每条通道顶部的输入源按钮是用于将 信号源路由到调音台母线。

所有平衡XLR输入接口在背面板都有 10dB增益开关，方便与非平衡或低电平输 入信号源一起使用。XLR话筒输入有独立 的+48V幻象电源开关以及增益校准电平表 可以为前置功放提供65dB的话放增益。

输入通道1和2有独立的XLR接口分别 用于话筒及平衡线路输入信号源。

输入通道3和4使用XLR和XLR/立体声 插孔混合接头，可以使用话筒输入和平衡 单声道或非平衡立体声线路输入。

输入通道5可以作为话筒输入或telco

输入来使用，并带专门的减混音信号输 出，它具有线路保持遥控可以与电话耦合 器连接国。

输入通道6 是平衡式立体声线路输 入，使用XLR接口。并带平衡立体声减混

音信号XLR输入，方便与ISDN编码器使 用。

输入通道7&8的背面有一个立体声平 衡XLR和立体声非平衡phono连接口，通 道7在前面还有一个3.5mm插孔，可以给 mp3播放器/iPod使用。

输入通道9&10提供XLR接口的立体 声模拟输入及S/PDIF格式的立体声数字及 TOSLink光纤输入。

任何推起了推子并按下了ON按钮的 通道都路由到主PGM输出。

每条通道的增益都通过前面板的 TRIM旋钮控制进行修整，可提供±12dB增 益。

每条输入通道都有EQ，可以在高频 (6.5kHz)或低频(100Hz)提供7dB衰减及提 升。它还有一个PAN/BAL(ance)控制用于 调节立体声声像。

使用由ALPS 100mm长行程推子控制 的VCA(电压控制放大器)，产生平滑的、 一致的响应，确保立体声音轨的质量，并 减少了机械及电子噪声。

模拟及数字输出

S1有多个输出接口：1个平衡立体 声PGM输出(XLR接口)，两个平衡立体声 AUX输出(9针D型接口)。1个单声道减混 音信号输出(平衡XLR接口，用于电话耦合 器)，1个立体声减混音信号输出(立体声平 衡XLR接口，用于ISDN/IP编码器)。还有 监听输出，用于给主持人耳机、嘉宾耳机 及音箱进行监听。另外，它还具有用于对 讲的输出接口(使用9针D型插座)，电平表 使用15针D型插座。

数字立体声PGM输出有AES/EBU( 使用XLR接口)或S/PDIF(使用phono接口) 两种格式。数字输出信号可与内部时钟信 号（32kHz-96kHz）或外部时钟信号同 步。外部时钟信号可以是S/PDIF，AES/ EBU或BNC接口的字时钟信号。DIGITAL SYNC LED按钮亮起时，表示数字输出与 内部或外部时钟锁定。

两条辅助母线

S1有两条辅助母线，可以配置为推子 前或推子后模式。每个通道都可以使用电 位器路由到这些母线。每个AUX输出有一 个衰减控制按钮，调整范围在全衰减到统 一增益（Unity Gain）之间。AUX母线有 广泛的用途，可以记录电话对话，创建不 同的混音、连接到音频处理设备，等等。

全面的监听监测功能

控制室音箱、主持人耳机及嘉宾耳 机均采用6.35mm立体声插孔连接。监听 音箱及耳机音量可用前面板旋钮控制。 主持人耳机可以接入到调音台的前面或后 面。控制室监听音箱和耳机电平可以在0( 截频)及10(最大)的范围之间调节。发光 的MUTE LED可以显示话筒现场通道已经 将音箱静音，另外有两对MUTE继电器输 出可以触发“MIC LIVE”(话筒现场)指示 灯。

它有一个5路按键开关， 可以为音 箱和主持人耳机选择不同的信号源进行 监听，这些信号源包括：2个外部输入 （EXT1，EXT2），PGM，或Aux输出。 按钮指示灯的颜色可以显示选择的信号类 型，绿色是PGM、AUX 1和AUX 2，红 色是EXT1和EXT2。外部输入可以用于开 路接收信号或另一个播音室的输出进行监 听。

当输入通道选择为CUE/PFL时，可以 按下与每个监听电平控制旋钮相邻的绿色 发光的AUTO CUE/PFL按钮，就可以将输 入通道信号切入到相应的监听通道中进行 监听。

另外，可以为主持人耳机选择SPLIT CUE/PFL(分开CUE/PFL)模式，该功能可 以将原来选听的单声道信号发送给其中一 边耳机，将PFL信号也以单声道发送给另 一边耳机。

S1调音台有一对21段LED电平表，可 以显示VU或PPM刻度。通过PGM/MFM（ 电平表跟随监听）按键切换，电平表可以 显示PGM输出信号或主持人耳机监听信号 的电平。

对讲

有一个独立的TALKBACK(对讲)按钮 可以让主持人与嘉宾进行对话。S1调音台 使用输入通道1作为对讲信号源。也可以 配置全局对讲(见可编程GPIO)，以便让每 路话筒通道都可以与主持人及嘉宾耳机进 行通讯。

背面板有独立的9 针D型插座用于 TALKBACK(对讲)功能，它可以与其它播 音室连接对讲输出或输入信号。

每条通道可配置遥控

每条通道的遥控输出都可以配置，为 你提供外部设备到调音台之间多种不同的 连接方式。每个通道都有自己的START( 开启)和STOP(停止)遥控，除了话筒输入 通道只有START输出外。(如果你想要话 筒停止控制信号，你可以使用GPIO进行 配置)。每个遥控都可以配置成由各种的 信号源触发，包括ON按钮及CUE/PFL按 钮。遥控可以设置为脉冲或连接闭锁输 出。如果是脉冲模式，当通道打开，而推 子往上推时，再按一下ON按钮可以产生 重复的开始脉冲信号。

如果是Telco & 立体声减混音信号输 出，你可能想从推子位置单独创建开始及 停止遥控，以便在通道打开时耦合器或编 码器已经被触发联通。这一功能可以在 Telco模式下完成，第一次按下ON按钮时 会发送“开始”(start)信号，再按ON按 钮，就会发送“停止”(stop)信号，关闭 通道选择。另外，通道还可显示外部设备 的状态，比如，根据自动播放系统的GPI 提示信号，通道上的ON在歌曲就快结束 时会闪烁绿色。

可编程GPIO

S1也有5个通用输入输出(GPIO)。每 个输入/输出都具有多种功能，使用它们几 乎可以完成调音台的所有操作。使用SCi 软件可以进行GPI配置，使单个输入可以 完成10个不同的操作。例如，在自动播放 的情况下，你可能想：
