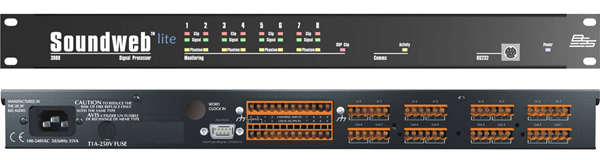

Soundweb3088 是一个独立的 8x8DSP 处理器,它拥有适用于大型网络音频 Soundweb 9088iis 和相关产品的功之处,而且能有多达 8个输出和输入。由于 3088 没有网络功能,所以价格更便宜。
3088 具有 9088 的所有能力–自由设计信号流程及处理方式,丰富的音频处理功能,简洁的控制面板,共同的软件运行平台等等。
3088 的控制选项与 9088iis 的相似,都有 PC 控制,支持 9012 和 9015 简易壁装控制面板,支持 AMX,Crestron 第三方软件和其它的基于串口的控制系统。但是,因为没有网络,9010 控制器不能用于 3088。
所有标准输入的配置选项都可以用于 3088,如话筒,线路,AES/EBU数字 I/O 接口。3088 也可以集成9016 音/视,频和 9026 音频开关。
规格参数 | |
DSP处理能力 | 200MIPS (每秒百万指令) |
输入 | |
8 模拟接口,平衡接口,标准凤凰头/可拆卸螺丝连接器。 | |
线路输入: | 标准0dB增益,电子增益 +12dB,输入阻抗10kOhm |
话筒/线路输入: | 标准0dB增益,电子增益 +72dB,步长值6dB,输入阻抗3.5kOhm |
最大输入电平: | +20dBu with 0dB unput gain (+8dBu with 12dB gain) |
CMRR | > 75dB at 1kHz |
输入等效噪声: | < -128dBu typ with 150 Ohm source (EIN) |
幻象电源: | 每通道独立标准48V幻象电源 |
数字输入/输出选项 | |
每块卡2x2-信道输入和2x2标准凤凰头/可拆卸螺丝连接器,在数字输出时,仿真输出保持激活状态。 | |
数字信号格式: | AES/EBU |
数字量化: | 24bit |
支持输入取样频率: | 32-96kHz |
支持输出取样频率: | 44.1,48,88.2,96kHz (每个输出独立) |
输出时钟: | 内部,输入1&2,扩展字时钟或者系统时钟 (48kHz) |
输入时钟: | 独立时钟或系统时钟 |
输出 | |
最大输出电平: | +20dBu |
频率响应 (±0.5dB): | 15Hz to 20kHz (±0.5dB) |
总谐波失真 (THD): | < 0> |
动态范围: |
105dB典型 (220Hz to 22kHz 未加权) 108 dB典型 (A-加权) |
通道隔离度: | < -75dB |
控制模块 | |
控制输入电压: | 0 ~ 4.5V |
控制输入阻抗 (2 wire): | 4.7kOhm ~ +5V |
控制输入阻抗 (3 wire): | > 1mOhm |
逻辑输出电压: | 0 或 +5V 空载 |
逻辑输出阻抗: | 440 Ohms |
Opto. 输出电流: | 14mA 最大 |
Opto. 输出承受电压: | 80V 最大 |
Opto. 输出阻抗: | 220 Ohms (单独) |
最大网络设备距离: | 两个设备之间300m/1000ft |
总电源: | 宽幅电压选择,85 – 270V AC,50/60Hz |
工作电流: | < 35VA> |
尺寸 (H(U) x W x D): | 1.75”(1U) x 19” x 11.3” (45mm x 483mm x 287mm) |
重量: | 6.6lbs (3kg) |
