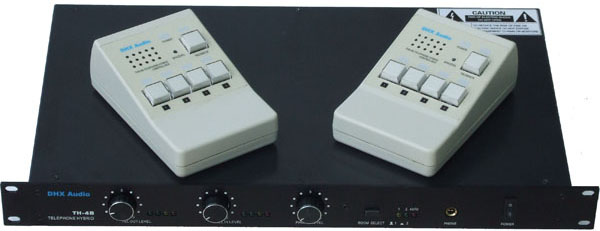

DHX AUDIO TH-4B热线电话耦合器

TH-4B热线电话耦合器为专业热线电话接入与控制装置，可供各类广播电台、电视台在直播节目中使用，也可适用于电活会议、电话录音等场合。

主要特点

★ 提供四路电话接入，可以实现多方通话

★ 提供了两个直播室的音频及控制接口，用于主备两个直播室，用户可以根据需要随意切换

★ 设有消侧音网络，每一路均有消侧音调节开关，需要时必须开机调试

★ 提供无导播模式，方便实现有导播和无导播切换

★ 实时电平显示和音量控制

★ 19英寸1U标准机箱

★ 采用自动避雷措施，适合雷电多发地区安全使用

指标 TH-4B

★ 音频输入： l 0KΩ 平衡 0db 6.35mm三芯插头（来自直播室）

★ 音频输出： （1）20Ω 平衡0db 6.35mm三芯插头（到直播室）

（2）600Ω（混合输出）非平衡 -10db 6.35mm三芯插头

（3）16Ω（耳机监听） 6.35mm三芯插头

（4）8Ω（内部通话输出）非半衡 6.35mm三芯插头

★ 频响： 300Hz--3 KHz

★ 失真： ≤1％

★ 信噪比： ≥70db（不计电话线路噪音）

★ 侧音抑制：≥45db

★ 电源消耗：10W

技术性能 TH-4B

◇ 本产品为专业热线电话接入与控制装置，可供各类广播电台、电视台在直播节目中使用，也可适用于电话会议、电话录音等场合。

◇ 提供四路电话接入，采用微电脑芯片及电子开关技术，各路控制相互独立，切入切出操作方便灵活，最多可实现四路电话同时接入，听众与主持人，听众与听众之间既可设置成多方通话、自由交谈，也可实行通话保持，分别交谈。

◇ 提供主备两个直播室的音频及控制接口，用户只需加配一个控制小盒及相应的控制电缆，即可实现两个直播室分时共享一套热线装置。

◇ 每一路均设有消侧音调节开关，能获得较好的电话音质，避免有害声反馈。

◇ 在导播及主持人控制小盒中内置通话装置，包括麦克风与扬声器 （主持人可将通话输出换接至调音台或耳机分配器），并设有通话按键，使得内部通话变得非常方便。

◇ 无导播模式适合于只有主持人在场的情况下自动接听和切换热线电话。

结构与安装 TH-4B

面板说明

下图为TH-4B热线电话耦合器主机的前后面板结构功能示意图。

主机前面板

1、T E L O U T L E V E L直播室向电话线路发送信号大小调节旋钮（带电平指示）。

2、T E L I N L E V E L电话线路向直播室发送信号大小调节旋钮（带电平指示）。

3、耳机监听音量调整旋钮。

4、直播室l和直播室2选择切换开关。

5、直播室1和直播室2切换指示，红色灯指示自动导播状态。

6、耳机插孔。

7、电源开关。

主机后面板

8、电源插座。

9、保险丝座（0.25 A）。

10、控制电缆接口，从左至右分别连接导播室、第二直播室、第一直播室。

11、音频输入输出接口，从左至右分别为混合输出、去第二直播室、去第一直播室、来自第二直播室、来自第一直播室。

12、电话接口（L I N E接外线，P H O N E接电话机）。

13、避雷保护地接端。
