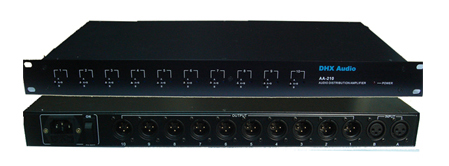

DHX AUDIO AA210二进10出音频分配放大器

简介

DHX AA210是有源音频放大器，采用标准1U19〞机架装置，可安装在标准仪器机柜内使用。

DHX AA210音频放大器设有2路输入和10路输出。每路输出均可独立设定为连接输入A（左声道）、输入B（右声道）或左右声道混音A+B成为单声道，该设定可于前面板中选择。

每路输出均采用隔离式独立放大器及独立增益控制，可于前面板调校。

全隔离式设计，每通道均为独立放大输出。任何通道如连接为非平衡或意外短路，均绝不影响其他通道正常工作。

功能

高集成度，2路输入，1 0路输出。

每路输出设有多转式增益设定，而输出电平调校范围可达±12dB。

可选择单声道或立体声，每组输出通道可个别设定为A（左声道）、B（右声道）或A+B（左右混音的单声道）。

DHX AA210的每路输出信号都是隔离的，当连接音响系统应用时，提供了一个完全平衡的输入和输出信号，更不会因系统接地线* 或0V**不良时而出现的失真和噪声。

技术指标 0dBV增益 +41dBV增益

频率响应，+0／一0．35dB 20Hz一20kHz 20Hz一20kHz

输入阻抗* 20k／600 ohm 20k／600 ohm

最大输入电平（1 kHz） +24dB -16dB

输入平衡，在1 kHz 70dB 70dB

增益调校范围 ±2dB ±12dB

输出阻抗 50 ohm 50 ohm

最大输出电平（1 kHz） +24dBm +24dBm

输出平衡，在1 kHz 70dB 70dB

输出噪声（A加权，均方根值rms） -87dB -75dB

总谐波失真+噪声，

在+24dBm．600 ohm．1 kHz 0．01％ 0．01 5％

供电要求 220V，50／60Hz

机体尺寸 19寸1U机架，225mm深

重量 5．5公斤
