DHX AUDIO VH-6耳机分配放大器

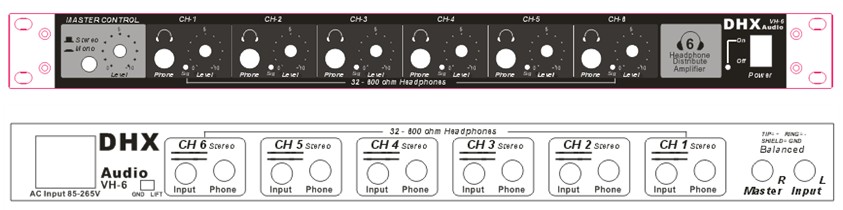

一、面板说明

前面板部分

1．电源开关Power

简单的电源开关。当绿色LED灯亮起时，VH-6开始工作。

2．耳机插孔Phone

前面版的耳机输出插孔与后面板的立体声输出插孔是并联的。它们可监听六个通道的电平或混合调整，或当VH-6安装在机架上时便于检修。拔掉前面的插头并没有断开后面的输出。

3．电位器（电平调节）Level

无论使用主输入还是直接立体声输入，独特的电平控制使每个耳机音量可单独调节。当同时使用前、后挡板耳机插孔时，将同时控制改变耳机的电平。

4．信号指示灯Sig

红色信号灯在任何一个输入信号大于20分贝时点亮。参看操作手册操作规程部分的详细说明。

5．立体声/单声道转换开关Stereo/mono

立体声，单声道开关改变主输入从立体声为单声道使单声道输入的信号在耳机两边都有声音。

6．主控制MASTER CONTROL

主控制（MASTER CONTROL）同时控制每个耳机从主输入插座输入的音量。这不改变任何一个耳机从直接立体声输入的音量。

后面板部分

1．主输入MASTER INPUTS

主输入（MASTER INPUTS）对平衡输入/非平衡输入进行自动平衡，接受任何一个1/4英寸（大三芯）插头的平衡输入或单声道1/4英寸（大三芯）插头的单声道输入。连接平衡和非平衡线时无需改变。VH-6是很聪明的。

2．直接立体声输入Input

直接立体声输入允许每个阶段从任何一个音源分别进行驱动。每当一个插头插入，主输入从状态中被分离（只是这阶段）。你看有多聪明。

1/4英寸的TRS输入插头（尖端-圆-套筒），分别承担左右声道。如果将一个合格的单声道TRS插头（顶端-套筒）插入插座，只连接了左声道。如果要用一个TRS插头提供非平衡信号输入要将顶端和圆连接在一起。当使用平衡单声道音源，请咨询厂家获取必要的修改提示：这可以通过内部跳线来完成。

用一个单一的1/4英寸TRS插头制造一个能够转移分离左右连线的连接线，如下图，全部使用屏蔽线。RCA连接器（远程控制适配器连接器）可以替代自重1/4英寸的连接器。

1/4英寸的TRS输入插头（尖端-圆-套筒）（图3）

tip尖端 send（out）发送（出）

ring 圆 retum（in）返回（入）

sleeve套筒 ground/shield 接地/屏蔽

strain relief clamp 导线夹

双单声道连接立体声TRS插头Y型连线（图4）

3．立体声耳机输出插孔允许32-600欧姆范围内的任何阻抗的耳机使用。

4．电源插座

AC电源输入—— 连接合适的交流电源到电源插座，不合适的电源电压将损坏设备。很宽的电压范围AC85-265V。

二、VH-6的连接

为降低损坏第一次连接其他组件电平时电源要最好开。这将给你发现错误和改正错误的机会。

1．保持电源开关位置在关（off）状态，按照后面板提示的交流电源电压范围连接合适的交流电源和其它低噪音的设备。

2．将单声道或立体声的音源插入主输入（MASTER INPUT）。非平衡系统使用标准的1/4"（6.5mm）单声道连接头。平衡操作，用标准的1/4"（6.5mm）TRS连接头第2脚（+）连接到顶端；第3脚（-）连接到圆圈；第1脚（地）连接到套筒。请参阅TRS注释（附件）准确连接。

3．当机架式装配VH-6时，背面的耳机输出要连接长距离的插座到需要的位置，如隔壁的工作室或其他房间。前面板的输出用于本地控制室监听。

4．只有当你不打算使用主输入时，可以考虑通过固定的接线板或监控混音器从六个直接立体插头输入。每当一个插头插入任何一个立体声输入，通过特别通道主输入被忽视。最大的灵活性，建议只有主输入可以长久连接，直接立体声输入在需要时作为补充。

5. VH-6可以安装在任何EIA标准固定孔的机架上。VH-6的面板为厚板材铁件，具有足够的强度。也可用于在剧烈震动的便携式机架安装，建议VH-6的上面不可负荷重设备以免变形，为保持稳定防止机架变形和跌落的损坏。

三、操作规程

插入

按照手册第6页系统连接部分连接后，VH-6就能驱动任何32-600欧姆的头戴式耳机。将耳机插入前面板或后面板的六个输出插孔的任意一个。

主立体声输入

从主输入接进一个音源节目，并调大主控制电位器使绿色（信号出现）发光二极管亮起来。同时调节和控制所有耳机音量的大小，都可得到主输入的信号。主信号不会影响各声道的直接立体声输入。

单独立体声输入

调整每个耳机的电平到合适的音量。当直接使用立体声输入时，这个控制将影响耳机的音量——主控制被忽略。

直接立体声输入

考虑到完全独立地操作六个不同的立体声节目，根据“尖端=左声道，圆=右声道”的规定，这些输入只允许是立体声的，并可接受连接非平衡信号。非平衡单声道音源要求使用立体声TRS插头并短接尖端和圆。使用平衡单声道音源时请查图表或联系厂家索要内部跳线更改，任何非直接输入的声道都由主输入自动控制。

LED信号灯

任何大于20 dBu的信号都会点亮信号灯。它们在传输路径上位于主输入之后，单独电平调节之前。这意味着调节主控制会影响LED信号灯，而调节单独控制却不会。当使用直接立体声输入时，LED只对这个输入有响应。这说明这些指示灯能帮助快速辨别出哪些进程是由主输入控制的，哪些是由直接立体声输入控制的：只需要简单地拔插一下主控制插头，观察一下哪些LED信号灯有反应，这些声道就是主输入控制的。

立体声/单声道开关

当主输入只有单声道信号输入时使所有的耳机左右两个声道都有声音的开关。有某种情况下需要将立体声信号混合后进行监听，预期获得最大程度的分离和增强几个不同声音强度的感知。使用立体声/单声道转换开关适合单声道信号操作得更好的这些特别监听的需要。

前面板输出插座

前面板的输出插口，供给便于检修临时接线到任何通道中途插入或额外的监听。当需要一次接入六个以上耳机时，记住下面两件事：

A. 这里只有六个电平调节新增加的耳机必须与已经在使用的耳机公用一个调节。为避免两个人使用一个通道而无法忍受不同的音量，请使用的相同厂家制造的同型号耳机。

B. VH-6的功率输出是有限的。连接太多的耳机，每个耳机获得的功率将减少并使VH-6超负荷。接入10-12个低阻抗的耳机VH-6将不堪重负。为减少VH-6的功率流失，并联使用时请使用高阻抗（100欧姆或更大）的耳机。参考DHX的提示“了解耳机功率要求”（从经销商或厂家购买）中的耳机和响应电平。

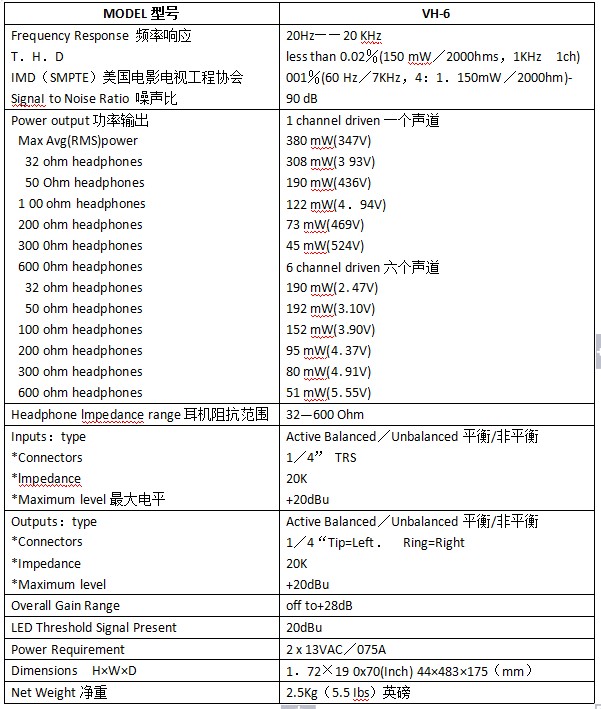

规格
