TIELINE TLR300B1 G3机架式1U数字传输器（含POTS卡]

Tieline Commander G3便携式和机架式是世界上最成功的并被广泛应用的广播远程传输器。Tieline的最先进的科学技术和良好的品质 赢得了世界的认可，并被广泛应用在美国、加拿大、南非、欧洲、非洲、亚洲、中东和澳大利亚的各广播电视中心。

Tieline产品在世界范围的成功根本是本身软硬件的开放式平台， 使它可以随着通讯科技发展添加新的网络接口，而不会被淘汰，保护了客户的利益。。 成千上万的Tieline Commander传输器忠实的用户每天都做短距离和长距离的连接传输，并感到非常满意。

Tieline Commander G3已经深刻的树立了极具竞争性的传输方式， 是世界上第一个产生的在同一台传输器可允许6种不同的网络传输选择， 并保证你不管是在多么偏远的地方，演播室都能收到一个非常生动的、专业广播级的、稳定的音频连接。

可选的网络模块包含：

1、 通过IP, LAN, WAN, 网络n和802.11x wir无线网络传输音频；

2、3G宽带无线手机网络；

3、常用模拟电话线POTS 或 PSTN 连接；

(包含最少的3khz dry pairs)

4、无线手机GSM网络；

5、ISDN BRI, PRI 和 Inmarsat 卫星巡回；

6、数字专用线，带X.21 接口；

Commander G3使用简易，操作方便，甚至可以让一个不懂技术的人员在现场非常具有信心的使用便携式传输器；你可以从另一方的传输器传输设置，对方只要知道怎么接通电源，电话线，输入和输出及拨号即可。

性能介绍

你可以广泛选择有线或无线IP, 3G手机宽带, POTS, GSM, ISDN 和 X.21网络接口。

一个企业标准范围和指定运算法则algorithms 选择，包含AAC, AAC Plus,MPEG L2/L3, G.711, G.722, Tieline Music 和 Voice.

可有3 输入和 3 输出数字传输器，包含 2 平衡话筒线路输入，1个非平衡辅助输入/输出，和2个平衡的输出。

2个扩展槽，你可选择 POTS, ISDN, X.21 GSM ,

I P (多样式LAN/WAN, 802.11x和3G手机宽带

网络传输器；).

一个可以设置的14 x 8 软件cross point

数字矩阵音频路由器(DMR)

前面板可设置的通话按键， 用于本地和外地的实时通讯.

用于两边传输器连接的本地或远程控制设备的当前继电器和RS-232控制系统增加了从演播室到远程智能音频输入电平的控制。

LAN, USB 主/子区和串联接口，用于连接电脑以做遥控。

连接方式

单声道

传输双向专业广播品质的音频单声道可以通过单一的POTS, ISDN, X.21, GSM 或IP 连接来实现。

立体声

Commander G3提供两声道立体声，并且通过 ISDN和X.21/使用

MpegL2和选件AAC,AAC+algorithms可得到并联立体声.通过Tieline

Music algorithm，用一个单一64kb声道就可得到15kHz 立体声，并且通过IP在64kb和384kb速率就可传输立体声. Tieline 是世界上第一个用两个模拟POTS电话线来传输出15KHZ相位的立体声。

单声到/IFB

给节目传输一个双向单声道+一个单独的全带宽内部通话通道。 不需要用很昂贵的通讯设备或手机来进行本地和远程的通讯， Commander G3 机架式前面板的特别黄色键，可用于设置（使用DMR）一对一或一对多通话 off-air 内部输入 TIELINE Commander G3便携式传输器有前面板软件分配的控制键。一接触到按键，现场的天才制作人、导演和工程师可以通过节目在传输器两端输入和分离头戴式耳机输入到控制和主单元音频。

双单声道

提供两种独特的选择

a)用POTS,ISDN,X.21,GSM或IP， 都可以同时通过任何2个网络将 Commander G3 program audio节目音频传输到两个不同的演播室。每个演播室从Commander G3接收到同一个传输过来的音源，或

b) 连接一个演播室的传输器到两个便携式传输器，并通过任何

两个网络将分开远程音频同时传输到演播室。这样两个远程传输只要三台传输器（不需要四台）就可以完成两个传输。

两单声道组合

可以连接两个模拟电话线，并 组合各自较低的 bit rat 连接成一个比较高的带宽， 以达到传输15kHz高品质音频。这样你就不会被在偏远地带的品质较差的电话线路质量所限制。(一般一条好的模拟电话线路就会达到15kHz音频).

机 架 式 特 征：

新的TLR300B Commander G3机架式传输器分为两种尺寸：

A.1RU带前面板状态LEDs；

1RU传输器可以通过TielineToolbox 电脑PC GUI控制， 可以通过本地LAN,WAN,USB或串行口连接到传输器背面的接口。甚至也可以通过您的Tieline link 或网络进行远程操控。

1RU前面板状态LED包括电源，当前音频和电话接口状态显示。

B.2RU带前面板硬件控制；

2RU具有全面的前面板硬件控制，包含4个前面板LED/PPM表，可以设置以显示send/return，或 使用者选择的通道mix.IT也可以通过Tieline PC GUI. 进行远程控制。

每一种传输器都提供两个输入和两个输出， 模拟或数字接口模块。

PC 控 制

每台各种配置的传输器都提供有全面的PC软件包，使您可以灵活设置其配置，音频路由以及本地和远程控制。

很简单的连接您的电脑PC到传输器背面的LAN，串行口或USB端口。通过传输器之间的连接可以远程控制远端的传输器，或也可以通过网络连接直接设置、软件升级和更改远端传输器的地址文件信息。

可以从电脑来控制和设置Commander G3

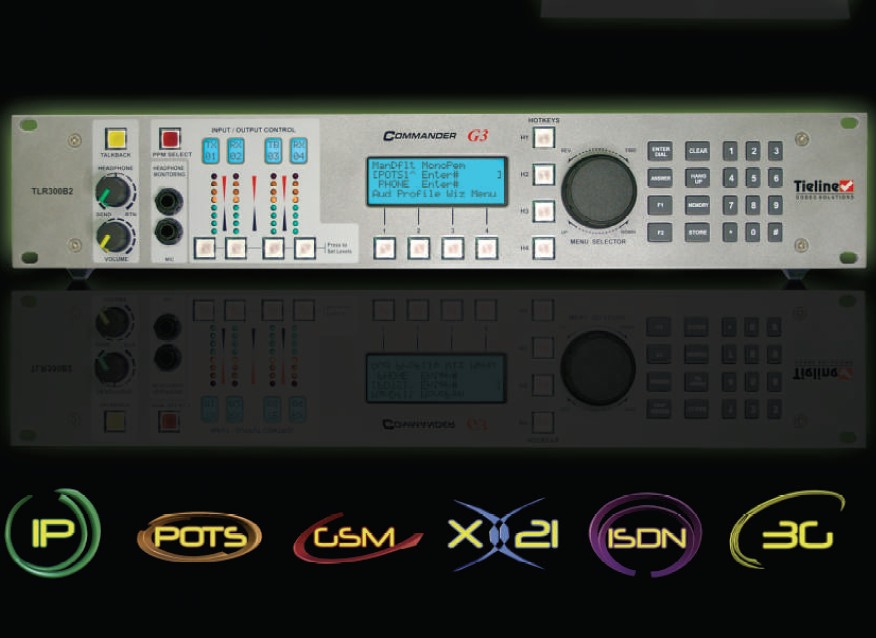

TLR300B2 2RU机架式传输器控制面板

TLR300B2 2RU机架式传输器背面接口

接 口 卡

模拟和数字AES/EBU接口卡。Commander G3提供良种音频接口卡，你可以根据自己的实际需要来选择， 可热插到机架式传输器的背面。一次只能用一个接口卡，但你也可以选择在不同使用时间根据要求替换。

你可选择一块模拟的、带XLR连接器的双输入/输出接口卡，也可选 AES/EBU的、带XLR连接器的双输入/输出接口卡。AES/EBU时钟的选择包含内部时钟和外部AES/EBU时钟。Tieline 也具备当外部时钟出现故障时会自动切换到内部时钟。

自 动 补 落

这是一个非常强大的功能软件，当一条网络 连接发生问题时，op 传输器会自动切换到备份的另一条网络连接上。例如： 当您的IP连接暂时中断时， 传输器会自动切换到备份的POTS连接。相关的模块是必须具备（安装）的。



TLR300B1 1RU 机架式传输器可由PC GUI控制或设置

便 携 式 特 征：

IP：插入到一个LAN网络端口或直接插到一个ADSL router 就可传输15kHz mono单声道；通过DSL,cable,LAN, WAN 和无线802.11x 可宽带网络传输立体声。

提供有效的给STL和演播室对演播室IP连接的未压缩(线性的)20kHz立体声
