DHX S20B型电话音频传输偶合器

S20B是一路电话音频传输偶合器，可通过电话网络对信号进行双向传输，实现单路电话偶合器功能。是新闻记者、主持人、编辑和广告制作人员利用电话网络进行现场转播、新闻采访、录音、编辑制作和传送广播、广告节目的理想设备。

一、主要功能简介

1、设备功能：

　　　 S20B电话音频传输偶合器具有1路话筒输入接口、1路线路输入接口、1路线路输出、1路监听耳机接口。其中话筒输入、线路输入、接收和发送监听均有外部音量调节电位器，配有拨出和来电显示。具有体积小，功能全，操作简单，便于携带，适用于室外活动的现场直播。

2、设备用途：

　　　 S20B型电话音频传输偶合器用于现场转播偶合器使用时，只要使用提供的键盘拨通电台热线电话，被采访者在家或在办公室就可以与主持人和听众进行交流对话。也可作为一路热传电话偶合器，用于电台直播室。

3、双向传输：

　　　 S20B型电话音频传输偶合器用于双向信号传送器使用时，电台采编人员可通过话筒和电话直接采访对方，并通过手提电脑或录音机进行录制和编辑；广告人员也可将手提电脑采编制作节目通过电话线路传送给对方审听，以便核实内容（双向信号传送就是在同一时间内即可以发送信号，也可以接收信号，互不干扰，并在输出端同时输出，以便录音。

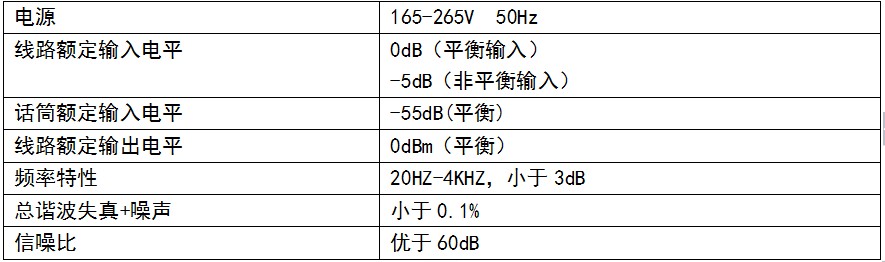

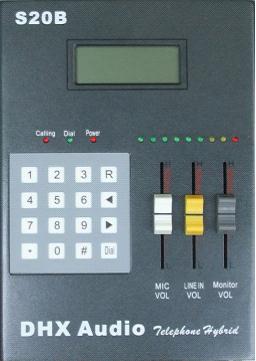

二、上面板功能介绍

1、话筒输入音量推拉电位器（MIC），用于采访时话筒音量的调节；

2、线路输入音量推拉电位器（LINE IN），用于线路输入音量的调节；

3、监听音量推拉电位器（Monitor），用于监听音量的调节；

4、9个发光二极管电平指示，用来只是传输的信号电平强度；

5、通话按键（Dial），按下此键Dial绿灯亮，可进行接收和发送信号;

6、0-9数字按键，用来拨通演播室电话进行电话连线，拨号时可以在显示屏中显示电话号码；

7、Power红灯指示电源接通；

8、呼叫指示Calling，有电话拨入时，该红灯闪烁，按下Dial键后该指示灯熄灭；

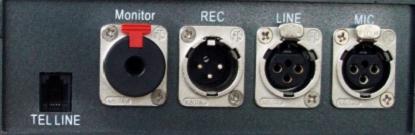

三、前面板功能简介

S20B全部使用瑞士NEUTRIK专业插口。

1、TELLINE插口，用来连接外部电话线；

2、Monitor插座，耳机监听插口；

3、REC卡农插座，录音和音频输出插口；

4、LINE卡农插座，用于连接外部音源；

5、MIC卡农插座，用于连接麦克风。

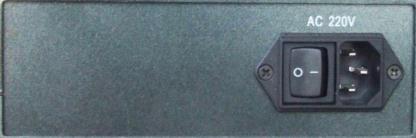

四、背面板功能简介

AC220V电源接入插座和电源开关。

五、底面板功能简介

用小螺丝起旋开4个小螺丝，安装用于面板拨号显示的2节AA5号电池。长期不用时，请取出电池。

六、使用说明

首先连接电源线、电话线和相应的MIC、LINE、耳机等。

打开电源开关，Power红灯亮，按Dial键绿灯亮便接通与外部电话线的连接，使用0-9的数字按键拨通对方电话，此时拨号显示即可显示所拨电话号码，调节MIC、LINE和Monitor音量，即可实现双向传输和电话耦合功能。

用于发送时，在拨通电话后，启动放音设备开始放音（由线路输入端接入或话筒）这时信号即可送出，线路输入和话筒可同时使用也可单独使用。

用于接收时，在线路输出REC端接入一录音设备即可。

上述两种方式同时使用时即为双向传输。
