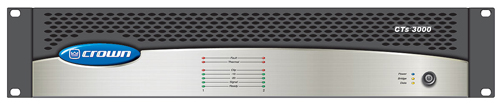

美国CROWN CTS3000 扩声功放

皇冠创造固体功率放大器已不是秘密。我们提供极好的音质、技术创新和完善的服务已超过50年。正因为如此，选择皇冠革命性的新型CTs系列功放说明良好的商业声誉。CTs系列产品将超过你的全部期望。10多年前，皇冠推出的CT系列功放产品，在固定安装、专业扩声市场立即建立了功率放大器的技术标准。

现今，CTs系列产品代表综合音频系统中有更大的功率输出，更好的灵活性和更能负担得起的一种产品。享有盛名的皇冠从来没有比现在更明白CTs系列产品是那么令人鼓舞。

应用市场

CTs系列像它前任的著名产品那样是为固定安装扩声系统特别设计的。用于音乐和语言声源扩声的功放产品，广泛用于礼堂、体育设施、公共广播、主题公园、宾馆、会议中心、剧场、电影院、商场、广告宣传、AV多功能厅堂，以及其他很多场所。仔细研究它的性能和优点，观察CTs系列是如何对音频系统的提高，以及提高你的投资价值。

CTs特性和优点

· 每个功放模块可直接选定压输出或低阻抗输出。用标准化的、输出功率范围灵活可变的功放简化你的购置决策。

· 在每种阻抗上可增加功率输出，改进系统空间实际功率的手段。

· 新的薄形设计，在2U的机架空间上保持有2和4个通道模块；8个通道模块只占3U的机架空间。

· 新颖的开关电源，比其他功放大大减少了总重量。

· 4和8通道的功放模块为多区域扩声系统提供了极好的独立功率输出。

· 新颖的FIT技术（故障隔离托普网络技术）4和8通道模块的保护电路可隔离故障，不影响邻近通道正常运行。

· 4和8通道模块可任选新的IQ特性和遥控VCA（电压控制放大器），提供遥控功放增益或监视系统运行状态。

· 全部通道模块的输入具有两种输入灵敏度转换开关，让用户优化每个通道的增益结构。

· 定电压应用时，每个模块中插入一个高通滤波器衰减低频信号。

· 新颖的交流电源电压监视保护功放，在电源电压过高或过低时关闭功放。

· 可拆卸的15A IEC标准电源插头。

· 改进的前面板显示，显示通道模块状态、通道激活、IQ状态、信号强度、热保护、削波和故障LED闪亮。

CTs 600/1200模块，20Hz-20kHz的总谐波失真=0.1%

CTs 2000/3000模块，20Hz-20kHz的总谐波失真=0.35%

多通道模块在1kHz时的总谐波失真=0.1%

先进的网络控制

CTs系列所有模块均可与TCP/IQ、HiQnet网络兼容。TCP/IQ、HiQnet是以以太网为基础的网络协议，远胜于一般的音频网络协议，可提供最强大的功放监视和控制功能。数字音频信号和IQ控制信号通过TCP/IQ在100Mb以太网传送，利用Iqwic软件实现对IQ设备（包括IQ-PIP-Lite，IQ-PIP-USP3，和IQ-PIP-USP3/CN，以及CTs 4200USP/CN和CTs 8200USP/CN专用的输入模块USP/CN）控制和监测。

哈曼集团推出崭新的HiQnet网络技术，只需使用一条简单的网线和一个核心应用软件---HiQnet，通过以太网，不管您需要传输一条简单的RS232控制指令还是所有的CobraNet数字音频或是HiQnet控制指令，便能实现系统信号的传输、处理、控制一体完成。

HiQnet技术特点：

■ 支持以太网控制

■ 支持在一个网络中提供多达65536个节点

■ 支持USB控制

■ 支持兼容无线802.11g

■ 支持串行控制

■ Table PC应用优化界面

■ 支持CobraNet声频

■ 最佳的远程存取

■ 支持多达64路实时声频网络传递

■ 支持即插即用

■ 支持采样率达96kHz

■ 支持多点计算机控制

网络选购件

CTs双通道附件：PIP模块，包括IQ-PIP-Lite，IQ-PIP-USP3和IQ-PIP-USP3/CN。

IQ-PIP-Lite：支持以100Mb以太网为基础的TCP/IQ协议及HiQnet网络协议，实现对功放的远程数字化监控。提供包括输入/输出电平、输入增益、功放发热量、输出过载情况等显示；可对功放遥控关机或让功放进入睡眠状态（有信号自动开机、无信号自动进入睡眠）；提供可调节输入增益、输入反相、输入哑音、AUX辅助控制接口、输入信号压限、输出信号峰值限幅、输出信号平均值限幅、过载限幅、过热限幅等控制功能；并可对负载阻抗进行实时监控；并提供返错报告功能。内有10个用户可选程序，全部数据备份存储在可靠的闪存内。硬件由免费的Iqwic软件和HiQnet软件平台控制。

IQ-PIP-USP3：PIP-USP3是第三代DSP技术的PIP输入模块。支持以100Mb以太网为基础的TCP/IQ协议及HiQnet网络协议，实现对功放的远程数字化监控。拥有与PIP-Lite同样的功放监控功能。提供24bit数模及模数转换，内部32bit浮点DSP处理；处理器内有9种不同的类型的64个可分配滤波器提供给2个通道使用，同时每个通道还提供输入压缩、延时（两通道合计不大于4秒）、输出限幅、噪音门等信号处理功能。

IQ-PIP-USP3/CN：PIP-USP3/CN是第三代DSP技术的PIP输入模块。支持以100Mb以太网为基础的TCP/IQ协议及HiQnet网络控制，实现对功放的远程数字化监控。除拥有和PIP-USP3同样的功放监控功能及信号处理功能外同时支持CobraNet网络信号输入/输出。此卡共有4种信号输入模式可供选择：模拟信号输入、CobraNet信号输入、CobraNet信号输入及模拟信号备份输入、CobraNet信号及模拟信号覆盖输入。

CTs多通道附件：4200USP/CN模块；IQ-MC4模块、VCA-MC4模块可为CTs4200使用；8200USP/CN模块；IQ-MC8模块、VCA-MC8模块可为CTs8200使用。

IQ-MC（IQ模块）：单个IQ-MC模块可给功放每个通道提供类似PIP-Lite的IQ控制和监视功能。

VCA-MC4和VCA-MC8（VCA模块）：给每个功放通道提供独立的遥控电平控制。一个4芯可拆卸的Phoenix型连接器可为每对通道提供+10V DC控制电压、接地和控制线。因而，4通道功放使用两个连接器，8通道使用四个连接器。

VCAP面板（1-VCAP和4-VCAP）：单个或两个墙式控制板与VCA-MC模块一起用作音量控制。1-VCAP是一个自带一个电压计的1-gang面板。4-VCAP是一个自带两个电压计的4-gang面板。面板上的电压计是直接与带有VCA模块的VCA电压器相连。

CTs4200USP/CN和CTs8200USP/CN专用的输入模块USP/CN：USP/CN是第三代DSP技术的PIP输入模块，支持以100Mb以太网为基础的TCP/IQ协议及HiQnet网络协议控制，可实现对功放的远程数字化监控。除拥有和PIP-Lite同样的功放监控功能外同时支持CobraNet网络信号输入/输出。同PIP-UPS/CN一样提供4种信号输入模式可供选择。24bit数模及模数转换，内部32bit浮点DSP处理；处理器内有9种不同的类型的18个可分配滤波器提供给4个/8个通道使用，同时每个通道还提供输入压缩、延时（每通道不超过2秒）、输出限幅、噪音门等信号处理功能。

CTs模块支持的软件：Iqwic软件和HiQnet软件。

Iqwic软件---是一个整合了实时控制和监测的音频通讯的软件。通过以太网，不管您需要传输数字音频信号还是IQ控制指令，我们的IQ网络都可满足您的需求。

HiQnet软件---System ArchitectTM是一个整合了实时控制和监测的音频通讯的软件。通过一个简单的程序指令，System ArchitectTM就能寻找出所有连接设备的信号链的地址。所有支持HiQnet系统的产品都能在共同界面上实现网络通讯、信号传递、处理、控制，这样系统才能实现网络系统的优越性。

主要性能

前面板控制和指示包括：

· 桥接模式和指示器：黄色LED灯，每对通道一个，通道切换到“桥接”位置时，此灯点亮。

· 准备指示器：绿色LED灯，每个通道一个，在最初和准备输出功率时，此灯点亮。

· 信号指示器：CTs双通道：每通道有三个绿色LED灯，指示功放输入输出信号电平。

CTs多通道：绿色LED灯，每个通道一个，输入信号高于-40dBu时，此灯点亮。

· 削波指示器：红色LED灯，每个通道一个，通道输出信号的总谐波失真增大到开始大约听到削波时，此灯点亮。

· 热量指示器：红色LED灯，每个通道一个，产生过热或过载时，此灯点亮，此时关闭通道。

· 故障指示器：CTs双通道：红色LED灯，每个通道一个，功放输出通道停止工作时，此灯闪亮。

CTs多通道：红色LED灯，每个通道一个，通道产生故障时，此灯点亮。

· 数据指示器：黄色LED灯，指示IQ环路数据触发（如果功放设备使用一个IQ模块并连接到IQ环路）。

· 电源指示器：CTs双通道：蓝色LED灯，指示功放电源接通，当交流电压是15%-25%时，此灯闪亮。

CTs多通道：蓝色LED灯，指示功放电源接通，如果由于交流电压过高/过低，功放关闭电源，此灯点亮。

· 通风护栅：从前面到后面强制通风散热。

· 电源开关：开关在IN/ON位置时，功放电源接通。

后面板控制和连接器：

· 电源连接器：IEC标准插座，在IEC插座的上面指示电压，100/120VAC 15A，220/230/240VAC 10A。

· 扬声器连接器：CTs双通道：一个4芯防触可拆卸的连接端子，接受最大直径为10#AWG线规的多股导线。

CTs多通道：每两个通道设一个4芯防触可拆卸的连接端子，接受最大直径为10#AWG线规的多股导线。

· 输入连接器：CTs双通道：在标准的PIP2-BBY模块上，每通道一个平衡的3芯接线盒连接。

CTs多通道：可拆卸的Phoenix型的连接模块。

· 通道电子控制：每个通道一个21位置的策输电位器，增益控制范围从-∞（-70dB）到0dB。

· 模式转换：CTs双通道：使用两个转换位置选择功放运行模式，双通道或桥接单通道。

CTs多通道：在每个连续的通道对上使用4个位置转换选择功放的运行模式，双路4/8欧姆、双路70伏、桥接

单通道8/16欧姆和桥接单通道100伏。

· 冷却排风：前面到后面强制风冷。

系统保护

过热电平控制（TLC）：如果一个功放隔道发生过热，TLC系统负责压缩输入信号电子，此时功放不再产生过多的热量，并有一个降温机会。输入信号压缩的程度正比于过热量。全部TLC限制后，如果通道安全运行时太热，通道将关闭。该通道的热度指示将闪亮，警告用户通道已产生过热或过载，关闭通道。

故障隔离托普网络技术（FIT）：CTs4200和CTs8200，皇冠新设计的FIT技术能隔离故障通道。并阻止错误影响其他主要通道；如CTs4200和CTs8200多通道功放在多区域功放输出的其中一通道出现错误，其他区域将不受影响继续工作。

CTs600/1200/多通道：结点温度模拟（JTS）电路模拟功放输出晶体管的工作并对晶体管的安全工作区（SOA）进行比较，如果JTS观察到输出装置要求的功率大于他们能够传输的能力，JTS立即限制输出装置的电平直至降到功率输出晶体管的安全区（SOA），输出电平限制到保证阻止可能损坏输出晶体管的最小电子。

故障：如果功放输出停止工作，功放将点亮故障LED灯。

高通滤波器：【CTs双通道】运行模式转换到定电压输出时，一个高通滤波器将自动插入。高通滤波器的拐角频率可在平坦、35Hz到70Hz之间选择；【CTs多通道】运行模式转换到定电压输出时，一个固定的35Hz高通滤波器自动被插入。高通滤波器的拐角频率可调70Hz或旁通。

电源电压过高/过低保护：如果交流电源电压的变化超出允许的范围，功放电源自动关闭，蓝色电源指示LED灯闪亮。如果电源电压回到安全工作电子时，功放自动回到接通状态。CTs双通道：-25%/+15%；CTs多通道：-10%/+10%。

电路断路器（CTs双通道）：断路器保护功放不吸收过量的交流电源电流。

电源保险丝（CTs多通道）：保险丝保护功放不吸收过量的交流电源电流。

浪涌电流限制：功放的软启动电路在电源接通时从电源中吸收的电流最小。

可变速的冷却风扇：可连续变速的风扇，空气流直接通过冷却功放
