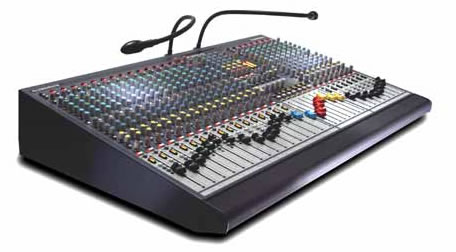

英国A&H调音台GL2400-412型调音台

16, 24, 32, 40 通道结构；

左右信道/主信道输出；

4个可声像控制编组；

6个辅助发送信道，其中每个信道配备推子前/后切换开关；

2个立体声信道，每个信道备有话筒与双立体声行输入；

7x4 矩阵；

特有的双功能即主扩声与/或监控听调音；

单通道能被用于左右叠加、或调音师喇叭监听通道；

可通过通道直接输出进行录音；

具有电平微调与共享输入的矩阵外接输入；

立体声输入通道可以独立地分配给左右通道；

立体声通道的话筒输入可以用交换跳线接到矩阵；

4段EQ、2段扫变；

100Hz 高通滤波器；

独立的幻象供电与相位转换开关；

专用主输出及立体声监听电平表；

内部跳线帽，可选 EQ 前/后辅助输出、直接输出与其它选项

所有推子均带有静音、电平表和 AFL；

内部联络信号通道可供选择；

1kHz 正弦/粉红噪声发生器；

录音机可接入到左右信道和监听信道；

耳筒插座及本地监听输出；

+26dBu 余量的电子平衡式 XLR 输出电路；

74dB 前置放大器可接受高至 +34dBu 的话筒或线路输入电平 ；

超低噪声的前级混合放大器设计；

内置电源及带有MPS12后备电源插口（16到32通道型号）

可使用 RPS11 电源进行外置供电，另外还提供 RPS11 备用电源插座（40 信道型号）；

100mm 防尘推子；

螺丝母紧固电位器式的电路板分离安装工艺；

备有供添加副调音台用的 Sys-Link V2 调音台输入链路；

4 针 XLR 灯座发光二极管照明灯；



技术参数

话筒输入通路(带48V幻象电源)



14路、22路、30路、38路可选



线路输入



4路(2个立体声)



主输出



6路(含4编组输出)



推子通道



16路、24路、32路、40路可选



辅助输出



6路AUX



主监听输出



2路(1个模拟立体声)



耳机监听



1个



工作电平



通道



0dBu 动态余量 +20dBu



混合



-2dBu动态余量 +22dBu



主输出



+4dBu



最大输出



+26dBu



话筒前置放大器灵敏度



-60dBu 至 +14dBu



频率响应（20Hz-30kHz）



话筒输入到主输出

+0/-0.5dB

线路输入到主输出

+0/-0.5dB

失真度

总谐波失真+噪声

(话筒输入+40dB增益)

<0>

总谐波失真+噪声

(线路输入0dB增益)

<0>

串音

邻近通道

<-93dB

静音关闭

<-94dB

推子音量关闭

<-90 dB

连接阻抗

话筒输入

2k欧姆

线路输入

>10k欧姆



输出

<75>

均衡

增益(每段)

+/-15dB

单声道通道低频

80Hz容量

单声道通道低中频

35Hz-1kHz Q=1.8

单声道通道高中频

500Hz-15kHz Q=1.8

单声道通道高频

12kKz容量

滤波器(单声道输入)

转换100Hz

物理尺寸

GL2400-416(A×B×C×D)

150×560×57×609（单位:mm）;17kg 15500元

GL2400-424(A×B×C×D)

150×560×57×817（单位:mm）;22kg21000元

GL2400-432(A×B×C×D)

150×560×57×1025（单位:mm）;27kg

GL2400-440(A×B×C×D)

150×560×57×1233（单位:mm）;
