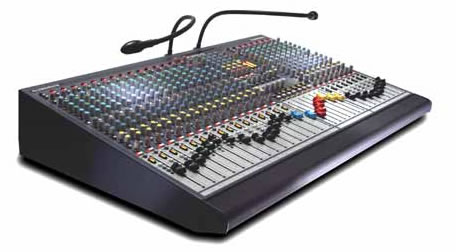

英国A&H GL2400-416型调音台

35 年以来，英国 ALLEN&HEATH 公司为世界设计出实用的音频混音设备，并因其杰出的性能、功能和构造质量赢得广泛的称赞。

GL2400 是我们 4 编组产品中最新的版本，同样是非常成功的产品。利用现代工程技术设计出最新的 GL2400，这独一无二但性能强大的小型调音台，我们设计中每一个细节所的都是为了体现更好调音效果。

GL2400 机型是一款紧凑型、双功能的、拥有左右信道、单信道叠加、4 编组、6 个辅助通道、7×4 矩阵的调音台。其设计规格从 16 到 40 通道，包括 2 个立体声通道。

GL2200采用坚固的立式印制电路板结构、双重前场/监听混合模式切换、4编组、6个可切换的辅助输出、直接输出、调试震荡器、对讲系统等等,可以很好地完成任何直播混合或者录音任务。

:: 特 征 ::

双功能

GRP/Aux模式开关可以把辅助主控部分和编组&LR音量控制器颠倒过来,转换成多达6路监听发送功能,在100mm音量控制器上具有插入·在面板下面的另外一个开关,把单声控制和 XLR 输出转换成工程师的收听有源监听音箱输出。

可使用的结构

12、16、24、32单声通道可供使用·全都包括2立体声话筒/线路通道和2立体声返回。

4音频编组

可从成对的路由按钮进行分配,从通道进行全景控制·编组通过全景控制接入LR总线,在GRP模式中具有XLR输出和插入。

6辅助输出

6辅助发送,可切换的前置/后置音量控制,分成两组：1-4和5-6·Aux主控器是具有AFL[推子后电平]的旋转控制器,当按下GRP/Aux转换开关时,可以馈送给具有插入的XLR输出。

4段均衡＋高通滤波器

单独的控制器用于中频段的扫描和截止/提升·100Hz高通滤波是可切换的。

立体声通道

作为标准,GL2200具有2个立体声输入通道·在XLR或者2个TRS插孔上的话筒或者线路信号源,各自具有单独的增益。线路到L-R功能允许同时使用这两种信号源。该通道具有4段均衡。

2立体声返回

[TRS]线路输入·60mm音量控制器,具有全景控制&路由到编组以及L+R·2段均衡提供高频和低频控制·辅助发送1&2可用于把重放/FX返回到监听器·包括静音和PFL[推子前电平]。

工程师工具箱

耳机和有源音箱监听控制器·在输入通道和GRP/Aux主控器上的4段LED仪表·L&R上的12段图示仪表跟随在PAFL系统之后·通道具有用于录音的直接输出[TRS]·2轨录音/监听/重放·对讲,具有微调,可以到辅助、编组、L-R·在用于对讲的最后立体声输入通道上,具有+48V的话筒输入可供使用·备有震荡器和粉红噪声发生器,用于调试和扬声器测试。

灯

备有BNC灯座。

电源

高性能内部开关式电源·通用电力网输入电压·内藏式合成器,用于增加外部RPS11备用电源。

配置选件

内部接线配置：单独的辅助发送,作为前置/后置音量控制和预均衡·把前置音量控制与通道静音隔离开·前置音量控制直接输出。



Features

> 16, 24, 32, 40 通道结构；

> 左右信道/主信道输出；

> 4个可声像控制编组；

> 6个辅助发送信道，其中每个信道配备推子前/后切换开关； > 2个立体声信道，每个信道备有话筒与双立体声行输入；

> 7x4 矩阵；

> 特有的双功能即主扩声与/或监控听调音；

> 单通道能被用于左右叠加、或调音师喇叭监听通道；

> 可通过通道直接输出进行录音；

> 具有电平微调与共享输入的矩阵外接输入；

> 立体声输入通道可以独立地分配给左右通道；

> 立体声通道的话筒输入可以用交换跳线接到矩阵；

> 4段EQ、2段扫变；

> 100Hz 高通滤波器；

> 独立的幻象供电与相位转换开关；

> 专用主输出及立体声监听电平表；

> 内部跳线帽，可选 EQ 前/后辅助输出、直接输出与其它选项

> 所有推子均带有静音、电平表和 AFL；

> 内部联络信号通道可供选择；

> 1kHz 正弦/粉红噪声发生器；

> 录音机可接入到左右信道和监听信道；

> 耳筒插座及本地监听输出；

> +26dBu 余量的电子平衡式 XLR 输出电路；

> 74dB 前置放大器可接受高至 +34dBu 的话筒或线路输入电平 ；

> 超低噪声的前级混合放大器设计；

> 内置电源及带有MPS12后备电源插口（16到32通道型号）

> 可使用 RPS11 电源进行外置供电，另外还提供 RPS11 备用电源插座（40 信道型号）；

> 100mm 防尘推子；

> 螺丝母紧固电位器式的电路板分离安装工艺；

> 备有供添加副调音台用的 Sys-Link V2 调音台输入链路；

> 4 针 XLR 灯座发光二极管照明灯；
