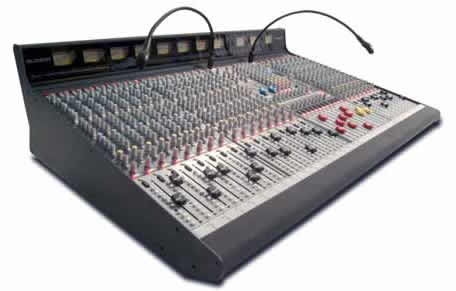

英国A&H GL3800-824B型专业调音台

短消息

无论主扩声、监听或者两者同时使用，在现场录音、会场安装、旅途运输、或者是库存保管，GL3800 总是您理想的选择。这种高性能、独具特色的调音台有良好布局设计以及手感，对于调音师来说，这是一张理想的模拟调音台。 GL3800 是一款大型、双功能、左右信道、主信道、8 组、10 个辅助通道、12×4 矩阵的调音台。规格从 24 到 48 通道，使用 A、B、C、D 四个选项来订购立体声通道。

长消息

24, 32, 40, 48 通道结构；

备有 ABCD 单信道/立体声信道数选择；

左右信道/主信道输出；

8 个编组和可声像定位及接入到左右信道与主信道；

带有电平控制及声像定位的 10 个辅助通道专用立体声发送通道；

分别配备有话筒与立体声输入的 2 个多功能立体声信道 ；

2 个额外的双立体声输入，提供 4 个叠加或独立式立体声返回通道；

全功能的 12×4 矩阵；

特有双功能，即主扩声与监听调音，或两者兼具备；

可通过通道直接输出进行录音；

中央通道能被用作中央/超低、左右叠加、或调音师喇叭监听通道；

具有电平微调与共享输入的矩阵外接输入；

立体声通道的话筒输入可以用交换跳线接到矩阵以传送背景声音；

4 段 EQ、2 段扫变；

100Hz 高通滤波器；

独立的幻象供电与相位转换开关；

一体化发光二极管及照明动圈式电平表；

广角发光二极管通道及主输出电平表；

专用立体声监听电平表；

每个通道有灵活而无限制的推子前/后辅助输出选择开关；

客户自定义的前面板 EQ 前/后选择开关；

所有主音量推子带有静音键；

采用顶级的 ML 系列所使用的 100mm 高级双轨音量推子 ；

内部联络信号可选择输出到所以输出,带通话锁定开关；

可外接输出式 1kHz 正弦/粉红噪声发生器；

录音机可接入到左右信道和监听信道；

3 个耳筒及耳塞插座及本地监听输出；

+26dBu 余量的电子平衡式 XLR 输出电路；

74dB 前置放大器可接受高至 +34dBu 的话筒或线路输入电平；

超低噪声的前级混合放大器设计；

使用高性能的 RPS11 外置线性调整电源；

内置备用电源混合器；

螺丝母紧固电位器式的电路板分离安装工艺；

备有供添加副调音台用的 Sys-Link V2 调音台输入链路；

可插 ALLEN & HEATH 4 针 XLR 灯座发光二极管照明灯；



技术参数

话筒输入通路(带48V幻象电源)

22路、30路、38路、46路可选

线路输入

4路(2个立体声)

主输出

10路(含8编组输出)

推子通道

24路、32路、40路、48路可选

辅助输出

10路AUX

主监听输出

2路(1个模拟立体声)

耳机监听

2个

工作电平

通道

0dBu 动态余量 +20dBu

混合

-2dBu动态余量 +22dBu

主输出

+4dBu

最大输出

+26dBu

话筒前置放大器灵敏度

-60dBu 至 +14dBu

频率响应（20Hz~30kHz）

话筒输入到主输出

+0/-0.5dB

线路输入到主输出

+0/-0.5dB

失真度

总谐波失真+噪声

(话筒输入+40dB增益)

<0>

总谐波失真+噪声

(线路输入0dB增益)

<0>

串音

邻近通道

<-97dB

静音关闭

<-88dB

推子音量关闭

<-90dB

连接阻抗

话筒输入

2k欧姆

线路输入

>10k欧姆

输出

<75>

均衡

增益(每段)

+/-15dB

单声道通道低频

80Hz容量

单声道通道低中频

35Hz-1kHz Q=1.8

单声道通道高中频

500Hz-15kHz Q=1.8

单声道通道高频

12kHz容量

滤波器(单声道输入)

转换100Hz

物理尺寸

GL3800-824(A×B×C×D)

275×691×78×1026（单位：mm）33kg

GL3800-832(A×B×C×D)

275×691×78×1281（单位：mm）42kg

GL3800-840(A×B×C×D)

275×691×78×1536（单位：mm）51kg

GL3800-848(A×B×C×D)

275×691×78×1791（单位：mm）60kg
