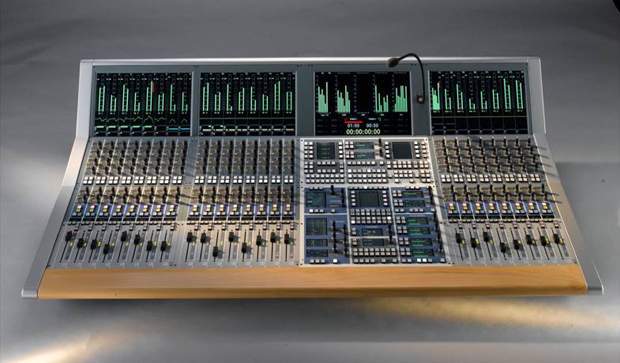

德国STAGETEC auratus专业级数字调音台

每通道条6个同轴双旋钮

● 直接操作 ● 支持96KHz ● 同时立体声及5.1多通道输出 ● 缩混 ● 超级信 号处理 ● 完全嵌入至NEXUS音频网络

AURATUS [中文译名: 奥莱特斯]

AURATUS是Stage Tec的数字混音调音台家族继CINETRA, CANTUS和AURUS后的第四个成员。与前几位家族成员相比，新成员有着更紧凑的结构形式和流线型的功能性外观设计。

AURATUS是一款特别为电视台和电台控制室设计的用于节目制作调音台。AURATUS的创新性设计萃取了Stage Tec专业技术的精华, 并融入了从世界各地广电行业专家与工程师的意见。

AURATUS与AURUS一脉相承。很明显，这款能直接操作的调音台灵感来自于AURUS。这可以从它平滑紧凑的设计和同轴双旋钮和弧形指示器看到。但是与AURUS不同的是，AURATUS有一个恒定的音频总线架构。这意味着这款调音台在每一次的使用中可以直接拿来使用而无需先建立一个新的设置。

AURATUS为能够清晰明了、快速操作进行了优化设计。包括可以在通道条上直接设置和操作N-1总线，若干布置在主模块上的OLED显示屏用于显示如辅助总线设置、路由设置或翻页控制等等。

就像所有的Stage Tec的调音台一样，AURATUS同样使用NEXUS作为输入输出和路由单元，确保久负盛名的Stage Tec声音质量。

AURATUS具有两个版本：ECO版本和XL版本。ECO版本的DSP处理卡直接插入到一台NEXUS基站中，并通过这台基站和NEXUS音频网络相连接；AURATUS XL版本直接使用AURUS的DSP处理卡及台面接口卡，AURATUS XL与AURUS的差别仅仅是AURUS是用户可设置的总线架构(最大128总线输出)，而AURATUS XL是恒定总线架构(带编组输出软件版本：42总线输出，不带编组输出软件版本：34总线输出).

概述

· 一台AURATUS ECO调音台包括以下部件：

- 用于操作和控制的调音台面；

- 至少一个NEXUS基站和可选的NEXUS音频网络(提供多格式音频信号接口和根据实际需求的音频路由)；

- 调音台面与DSP处理器卡之间的连接采用一条常规RJ45接头的电脑网络电缆，这条电缆传输包括对讲和监听信号在内的全部音频和控制信号；

- 用户订购时选择带编组输出软件版本或不带编组输出软件版本。

· 一台AURATUS XL调音台包括以下部件：

- 用于操作和控制的调音台面；

- 安装有至少一张RMC和RMD的NEXUS STAR中央路由器和可选的NEXUS音频网络(提供多格式音频信号接口和根据实际需求的音频路由)；

- 调音台面与RMC接口卡之间的连接采用一条双工多模光缆，这条光缆传输包括对讲和监听信号在内的全部音频和控制信号；

- 用户订购时选择带编组输出软件版本或不带编组输出软件版本。

设置

· 无需设置，恒定总线，恒定台面布局。

人体工程学

· 每通道条6个同轴双旋钮, 用于操作每通道最常用功能(均衡, 辅助, N-1)；

· 中央主模块可以对所选通道的所有参数进行同步设置；

· 调音台面设计使得操作非常舒适，显示屏和指示表的内容极易读取，越过调音台面的视线可以一览无余地看到演播室、监视墙、舞台等；

· 宽视角液晶显示屏；

· 嵌入中央主模块的OLED显示屏用以显示各类参数(如均衡，动态处理，滤波曲线等)。

· 省电高对比度的OLED显示屏提供异常清晰的显示。

操作面板

· 每通道模块为8通道条；

· 调音台面仅仅是一个控制界面，所有的音频处理都在DSP处理卡完成，在调音台面内部不需要任何电脑。

控制

· 平滑精确的100mm的推子，平稳顺畅的同轴双旋钮以及若干具有良好手感的低噪音短行程功能按键，OLED显示屏等；

· 同轴双旋钮, 动态多色弧形显示器和OLED显示屏可以模拟方式显示或数字方式显示；

· 每个同轴双旋钮控制两个独立音频参数，同时是一个额外的按键。

NEXUS音频网络

· 音频网络单元是配置各类热插拔卡的NEXUS基站；

· 为演播室，广电中心或剧院提供完整的音频网络连接；

· 使用光缆连接的基站之间的传输距离可以扩展到1000米（定制可至100km）。

同步

· 通过NEXUS基站与外部时钟同步；

· 在同步故障时自动切换至另一时钟源（或内部时钟）。

· N-1系统

· 用于需要对讲的复杂系统，如体育转播或电话会议；

· 8x8 N-1矩阵外加off-air矩阵

监听

· 1立体声监听总线

· 1多声道(5.1)监听总线

· 1控制室主监听总线（支持多通道）

· 监听信号源：不仅仅是PFL（推前）监听和solo(单轨)监听母线，而是系统中的所有信号（如NEXUS输入，通道输出，调音台总线，或直接输出）。

音频处理

· 输出总线：8混音总线, 8辅助总线, 8 N-1总线(可设为辅助总线), 可选8编组总线；

· 全处理输入通道：ECO版本54(无编组)/46(带编组)输入通道, XL版本32/88/144输入通道;

· 音频参数，增益，均衡等等，还有NEXUS的设置都可以在AURATUS调音台上保存;

· 40bit浮点运算及超级NEXUS模数/数模转换器确保录音、缩混或扩声的高保真度；

· 节省资源的输出总线直接路由(无处理）；

· 同步制作立体声和5.1环绕声节目。

用户控制功能设置

· 用控制逻辑设置演播厅等常用控制工作（如暂停信号、提示信号、大幕机等）；

· 主显示屏上的计时器（开始/停止, 倒计时等）；

· 主显示屏上系统状态显示，如话筒状态、系统故障、外部电话、时间码等。

应用特性

· AURATUS完美应用于电视台或电台的制作或播出；

· 同样适用于转播车，录音棚或剧院扩声等；

· AURATUS和NEXUS模块化架构可根据用户需要扩展系统，甚至可定制特殊功能；

· 系统单元之间使用光缆连接，避免了电磁干扰和接地环路。

技术规格

调音台面

安装：桌面或机架安装

通道条：

ECO版本：最大至24通道条(8页)及中央主控模块

XL版本：最大至48通道条(8页)及中央主控模块, 可定制56/64通道条

宽度(含侧装饰板)：

ECO版本(24通道条)：1,478 mm

XL版本(48通道条)：2,477 mm

深度(用户操作部分, 含前装饰板)：530 mm

总深度：760 mm

总高度：312mm

调音台面模块

模块尺寸：332 mm x 340mm

中央主控模块尺寸：400 mm x 340mm

每模块通道条：8

所有模块支持热插拔

内部扁平电缆连接：包括供电

调音台面接口配置

耳机接口：1

对讲话筒接口：1

近场监听音箱接口：2

环绕声矢量显示表接口：1 (环绕声矢量显示表需另购)

处理器机箱接口配置

外部接口：SMPTE-LTC, MIDI, RS232, RS422

SD存储卡接口
