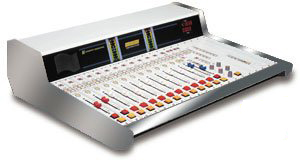

美国惠斯登 WHEATSTONE D75-20 18+2路数字直播调音台

惠斯登 Audioarts D75 调音台是一台技术先进、操作容易且功能齐备的数字播出调音台。它采用一体化模块方式设计，所有输入、输出模块，监控监听模块，都同时安装在同一个调音台机架上，不需要外面再连接机箱，DSP 音频处理和 CPU 卡与主板独立分开，所有讯号源直接到可接到调音台后端接头上，与模拟的调音台接法相近。而每条模块可以带电热插拔，包括输入、输出模块，全部能带电热插拔。

全模块式设计

12-20 路输入模块，每路有 A/B 输入选择

数字 AES/EBU 和模拟线路输入（可自由组合）

输入模块带自动起动功能

4 路话筒放大卡，可调配到任何一路输入 (可增加到 8 路(选配件))

1 路双推子电话输入模块

6 选 1 模拟选择模块 (选配件)

独立 CPU 中央处理器卡

独立 DSP 音频处理卡

4 路数字（AES/EBU）/模拟主输出

控制室监听输出模块

录音室监听输出模块

2 路立体声电平表及计时控制模块

Universal 时钟卡及时钟表

分离式机架供电器

自动切换备份供电器 (选配件)

耳机监听输出接口

网络功能

D－75通过输入输出网络模块，可实现网络功能，64路音频信号只需要一根CAT－5五类线连接。Audioarts更提供数字音频矩阵，实现总控机房与直播网络调音台的系统一体化。

Audioarts NET网络路由器

D－75的网络模块与Audioarts NET网络路由器是由Wheatstone惠施登公司设计的一种网络技术，专门为D－75调音台提供的音频网络系统。可提供8埠接口连接最多8台D－75调音台，网络通过一根CAT－5五类线，可输入输出64路音频信号。D－75的网络模块含4路输入，每路输入通道讯号源可直接由路由器选择切入到网络模块推子，8位LED信号源名称显示设于网络模块推子上端，清楚指示网络输入讯号源信号。

技术指标：

A to D ： 24-bit 采样

D to A ： 24-bit 采样

输入采样率: 32KHz–48KHz 自动

输出采样率: 48KHz、44.1KHz、32KHz 可选

频率响应: ±0.1dB, 20Hz - 20KHz

线路总谐波失真 +4dBu in 及/ 话筒总谐波失真: -32dBu in:

优于 0.006%, 20-20KHz, A/D/A, , +24 dBu out

数字总谐波失真：0.001%，20-20KHz, D/D

数字总谐波失真：0.003%，20-20KHz, D/A

话放噪声: -128 dBu, 150 Ohm

信噪比: 80 dB, 20Hz-20KHz,

动态范围: 101 dB, 20Hz-20KHz,A/D/A and D/A

最大电平输入/出; +24 dBu ( 模拟 )

数字电平; -20dB FSD = +4dBu 24 Bit

分离度: 95 dB,20Hz -20 KHz

模拟输入电平（可调）: -19 - +14 dBU

功率: 125 瓦

尺寸； 12 路机架： 73.6 cm x 62.3 cm x 20.3 cm

20 路机架： 104 cm x 62.3 cm x 20.3 cm
