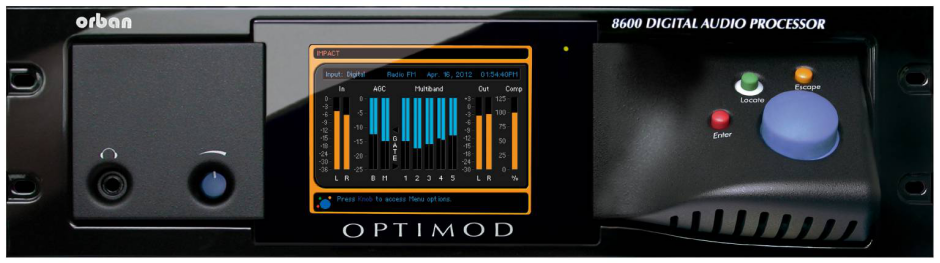

Orban Optimod-FM 8600HD 数字音频处理器

双电源ORBAN 8600HD音频处理器特点说明：

1. 8600是奥本的旗舰机种， 集成了ORBAN几十年的音频处理器的技术及经验；

2. 基于DSP处理器的硬件平台，使用了9颗飞思卡250MHzDSPB56724DSP处理器，运算速度提升6倍， 于是提供了先进的 MX音频处理架构， 使调频广播能够播出更佳的播出效果及响度；

3. DSP为基础的立体声编码器和复合限幅器，包含调频预加重处理功能可以确保发射信号无杂音并且峰值可以被有效地控制；

4. 整机为无风扇式设计，无运行噪音；

5. 主备播出设备、双电源播出设备应分别接入不同的供电回路；

6. 双电源设计可以自动切换， 满足总局 “广播电视安全播出管理规定” 关于双电源播出设备可接入不同的供电回路的使用环境；

7. 处理器包含立体声增强、均衡、自动增益、多频段压缩、峰值限幅功能、立体声编码器及复合信号限幅功能；

8. 改进的动态峰值限幅技术， 在提高音频瞬态打击及高音效果的同时可以降低由此造成的失真；

9. 内含调频预加重处理功能；

10. Quick Set-up提供用户操作直观简易的快速设定功能， 可以快速完成安装设定；

11. 包含MX处理架构等共6种处理架构；

12. 开放SNMP协议供第三方集成， 能够提供的设备信息需包括以下内容：

    AES数字音频信号无声；

    AES数字音频信号错误；

    AES数字音频信号正常；

    模拟音频信号无声；

    模拟音频信号正常；

13. 两个分别独立的的音频处理通道可以分别用数字几模拟调频广播；

14. 包含R128/ITU BS1 170-3响度控制标准；

15. 基于真峰值表(R1 28/ITU1 770-3的 HD数字调频限幅器；

16. 提供60种以上预设处理模式；



功能说明：

1. 具备一个AES3音频输入器端口， 两个AES3输出端口和一个AES1 1同步输入端口；

2. 具备一路立体声模拟输入和输出端口；

3. 两组AES数字音频输出，可分别设置输出电平；

4. 模拟L/R输出和数字输出可配置为无预加重输出或预加重输出；

5. 两个可独立调节输出电平的复合输出端口；

6. AGC增益控制功能为两波段及五波段高速DS P音频处理；

7. 五频段和二频段处理模式可切换选择；

8. 根据节目单编排设置处理模式；

9. 可依据节目强化低频声音的调整；

10. 语言和音乐节目的自动区分调整功能；

11. 隔离的GPI\O接口；

12. 支持内置的信号发生器和内部同步时钟信号,同时提供外部的同步时钟接口；

13. 100M的TCP/IP以太网接口，可进行远程配置；

14. 提供SNMP协议，使基于该协议的第三方软件能够获取设备实时运行状态信息；



技术指标：

• 频率响应： 基于50µs标准调频预加重曲线±0.10 dB, 2.0 Hz- 15 kHz；

• 总系统失真：   （去加重， 100%调制）<0>

• 信噪比：≥90dB，未加权（旁通模式，去加重，20Hz-15kHz宽带，  100%调制）；

• 串音：≤-70dB,20 Hz- 15 kHz；

• 数字输入采样频率： 自动选择32,44.1,48,88.1和96KHz。 阻抗：>10 kΩ负载阻抗， 平衡式；

• 失真：≤ 0.01%THD（旁通模式，去加重）20Hz-15kHz宽带；

• 额定输入电平： 可通过软件从-9.0调节到+13.0 dBu(VU)；

• 最高输入电平：+27dBu；

• 连接方式：两个XLR型端口，母头， EMI抑制。插脚1接底盘电线，插脚2(+)，插脚3电平衡，浮接且对称；

• A/D转换： 24比特128x倍超采样率 delts sigma线性相位防失真滤波器；

• 滤波： RFI滤波，带0.15Hz高通滤波器。
