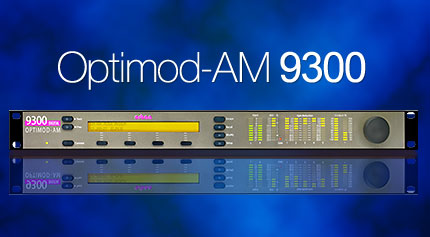

Orban AM 9300 广播音频处理器

9300是Orban AM音频处理器系列的无可挑剔的一款产品，功能强大，便于用户使用。

Orban 9300 全数字AM音频处理器能够完全保证音频信号在单声道短波，中波和长波的广播中的高质量。Optimod-AM能传递出响亮，清晰且无杂质的音频，同时带有FM音频的一样开阔，轻松，足以深深吸引并且锁定用户。因为对于音频的数学运算处理都靠Motorola DSP56367数字信号处理芯片轻松搞定，这些事模拟处理器所望尘莫及的。

同时Orban 还具有一下显著特性：

5-波段限制带有失真-取消削波限幅器

最后削波，为峰值的过调制提供了最后保护。

输入调节滤波器

高通滤波

低通滤波

技术指标（适用于模拟左右输出到立体声混合输出和FM模拟左右输出）

*频率响应（旁通模式和模拟处理链）：±0.2 dB, 50 Hz-9.5 kHz，或者由客户自己设置的高通滤波和低通滤波决定。

*频率响应（旁通模式和数字处理链）：±0.2 dB, 5 Hz - 15 kHz，或者由客户自己设置的低通滤波决定。

*噪音：输出噪音基准依据处理器设置中增益的多少而定，输出噪音基数将取决于处理器增益设置（限制激发，AGC激发，俩波段激发和/或多波段激发）、门电路电平、均衡和噪音减少量等，并主要由一个给定的110dB的噪音超负比例的A/D变频器的动态范围控制，数字信号处理和动态范围是144dB。

*总系统失真：（去加重，100%调制）)< 0>

*处理采样频率：9300是一个多频率系统，内部频率根据处理过程需要从32 kHz到128 kHz。音频削波器工作频率为128 kHz.

*处理分辨力：内部处理过程用24bit(定点)更高分辨率。采用摩托罗拉DSP56362 DSP削波。

*低通滤波：由客户设置4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 或9.5 (NRSC) kHz。用户可以轻易将单元设置成遵从ITU-R 和NRSC的光谱罩。滤波器可以被设定为传送频带以下-0.1 dB, -3.0, or -6.0 dB。

*高通滤波：用户可以将五阶的“准椭圆形”高通滤波设置为50, 60, 70, 80, 90, 或者 100 Hz，所有滤波都有平等的纹波通带和25kHz的控制器换级触点来保护发射。

*通道构造：单频道的处理加工。

模拟音频输入

*配置：立体声

*阻抗：>10 k Ω负载阻抗，电平衡。

*额定输入电平：可通过软件从–9.0 调节到 +13.0 dBu (VU)

*最高输入电平：+27dBu

*l连接方式:两个XLR型端口，阴性，EMI抑制。插脚1接底盘电线，插脚2（+），插脚3电平衡，浮接且对称。

*A/D变频方式：24比特128x倍超采样率delts sigma线性相位防失真滤波器。转换器输出64 kHz的采样率，而9400在DSP内使用一个超高品质图像无同步采样率转换器来抽取32 kHz。

*滤波：RFI滤波，带0.15Hz(-3 dB).高通滤波器

模拟音频输出

*配置：两个单频道输出，可以驱动两个发射机。这两个输出有独立的水平控制。

*原音阻抗：351 Ω，电平衡浮接

*负载阻抗：600 Ω或更高，平衡或不平衡。不需要终端，或按推荐。

*输出电平：（100%峰值调制）可从-6 dBu调节到+24 dBu峰值，600 Ω或更大负载，可通过软件调节。

*信噪比：≥ 90 dB，未加权（旁通模式，去加重，20 Hz-9.5 kHz宽带，参考100%调制）。

*串音：≤ -70 dB, 20 Hz-9.5 kHz.

*失真：≤ 0.01% THD（旁通模式，去加重）20 Hz-9.5 kHz宽带

*连接方式：两个XLR型公插口，EMI限制。插脚1接底盘地线，插脚2（+），插脚3电平衡,浮接且对称。

*A/D变频方式：24比特128x倍超采样

*滤波：RFI滤波

数字音频输入

*配置：以AES3为标准的立体声，24比特分辨率，立体声软件选择，从左声道单声道放音，右声道单声道放音或全声道单声道放音。

*采样频率：自动选择32, 44.1, 48, 88.1和96Hz.

*连接方式：两个XLR型插口，阳性，EMI抑制，插脚1接底盘地线，插脚2（+），插脚3变压平衡，浮动，110 Ω阻抗。

*输入基础级：在-30 dBFS to -10 dBFS的范围内变化

* J.17 De-去加重：软件选择

*滤波：RFI滤波

数字音频输出

*配制：双声道的AES为标准的立体声。每一个声道带有同一的单频道信号。

*采样频率：软件选择以32 kHz, 44.1 kHz, 48 kHz, 88.1 kHz或 96 kHz内部自由运行。根据软件中的配置，也可同步到32 kHz, 44.1 kHz, 48 kHz, 88.1 kHz 和96 kHz的AES3数字输入同步输出。

*字长：软件选择24, 20, 18, 16 或14比特分辨率。可随意增加高通噪音型波颤，其电平可根据字长自动调节。

*连接方式：两个XLR型母端口，EMI抑制。插脚1接底盘电线，插脚2（+），插脚3电平衡，110 Ω阻抗

*输出电平(100%峰值调制)：软件控制从-20.0 to 0.0 dBFS。

*滤波：RFI滤波

数字同步输入

*配置：用来使AES3的任何一个或两个信号与在该输入的外部参照信号相同。

*采样频率：自动选择32, 44.1, 48, 88.1和96Hz.

*连接方式：两个XLR型母端口，EMI抑制。插脚1接底盘电线，插脚2（+），插脚3电平衡，浮接，110 Ω阻抗

*滤波：RFI滤波

远程计算机接口

*配置：通过直接电缆连接，调制解调器，或以太网接口TCP/IP控制协议。提供用于直接连接的合适的控制解调器电缆。不提供调制解调器和其他外部设备。

*串行连接器：115 kbps RS232 端口 (3) DB-9公插口，EMI抑制。

*以太网端口：接于RJ45阴极上10M或100M比特/秒

远程控制接口（GPI）

*配置：4路输出，光隔离，浮空

*电压： 6 - 15 V AC 或 DC，瞬时或持续电压，12 VDC接口提供简便操作。

*连接方式：DB-25公插口，EMI抑制

*控制：用户可以编程任何八个用户预设，工厂预设，旁通、测试音调、立体声或单声道模式、模拟输入、数字输出

功率

*电压：85 - 264 VAC, 50 - 60 Hz, 15 VA. 40 VA.

*连接方式：IEC,EMI抑制。提供可分离3线电源线

*安全标准：UL认证体系下的ETL标准，CE标准。

环境

*工作温度：所有工作电压范围为32 to 122 °F / 0 to 50 °

*温度：0 - 95% RH，无冷藏

*尺寸(W x H x D)：19" x 1.75" x 14.25" / 48.3 cm x 4.5 cm x 36.2 cm.1个机架高。

*RFI/EMI:根据Cenelec程序进行的程序

*运输重量：19 lbs / 8.7 kg

为您抓住听众的耳朵，巩固收听率 的优质首选
