调音台操作技巧(下):细析输出、监测要点

2019年11月15日广播调音台浏览量:0

调音台的输出部分

1 立体声道的Aux Send(辅助传送)

原则上立体声道的Aux线路的工作方式和单声道的相同。因为Aux线路始终是单声道的,因此立体声道上的信号首先被混合成单声道信号,然后才被送到Aux集中母线。

1.AUX SEND 1

调节按钮用来控制AUX 1 母线耦合的总和音量。

2.AUX SEND 2

调节按钮用来控制Aux 2 母线耦合的总和音量。

3.AUX SEND 3(FX)

FX 旋钮用来确定效果处理的音量,即同外接( 或内置)效果器的音量相配合。

4.SOLO

借助SOLO开关您可通过CONTROL ROOM/PHONES 输出端单独监听输送到辅助线路上的音频信号,并通过音量显示器进行监控。

2 CD/Tape输入、CD/Tape输出

1.CD/TAPE INPUT

CD/TAPE INPUT插孔(Cinch)适用于连接双音轨录音机(如DAT数字音频磁带录音机)。

如果您将CD/TAPE INPUT同一台带音频信号来源选择开关的HiFi放大器连接,您便可用最简单的方式监听附加音频信号来源(如盒式收录机、MD播放机、声卡等)。

2.CD/TAPE OUTPUT

这些接口与MAIN OUT(主输出)平行,提供不平衡式的立体声总和。请您在此连接录音机的输入端。最终的音量通过高精密的MAIN MIX推杆调节。

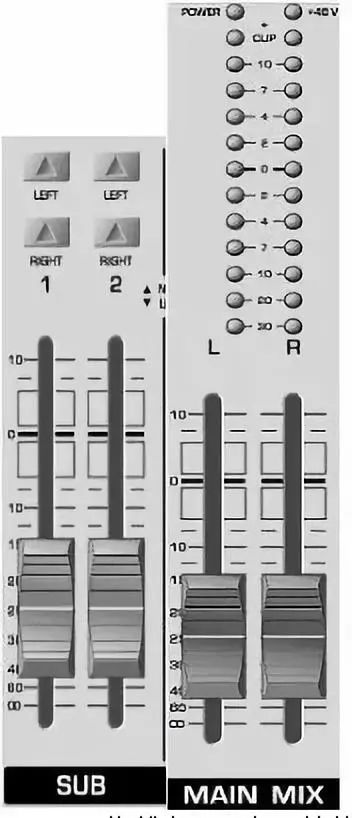

3 Subgroups(编组)推杆

和Main Mix(主混音)推杆

用此推杆可以调节编组和主混音的输出音量。

左/右开关:

位于编组推杆上方的开关将次组信号分配给主母线的左侧或右侧。您也可将次组信号分配给两侧或不分配给任何一侧。不分配给任何一侧时,次混音便只在相应的次组输出端上。

4 Stereo Aux Return(立体声辅助回传)调节钮

1.STEREO AUX RETURN 1:

STEREO AUX RETURN 1调节钮是立体电位计。用它来确定主混音上输入信号的音量。如果您将此输入端用作效果回路,则将效果信号混入声道的”干”信号。

2.STEREO AUX RETURN 1/2 (TO AUX SEND):

右边的STEREO AUX RETURN调节钮具有特殊的功能:用它可给监听混音配上效果。

3.STEREO AUX RETURN FX:

通过STEREO AUX RETURN FX调节钮来确定从AUX RETURN FX插孔继续传送给主混音的信号的音量。如果没有连接外部信号源,这里便是内接效果模块的输出信号。

4.MAIN MIX / TO SUBS:

这个开关将通过STEREO AUX RETURN FX 插孔输入的信号传到主混音(非按下位置)或次混音(按下的位置)上。

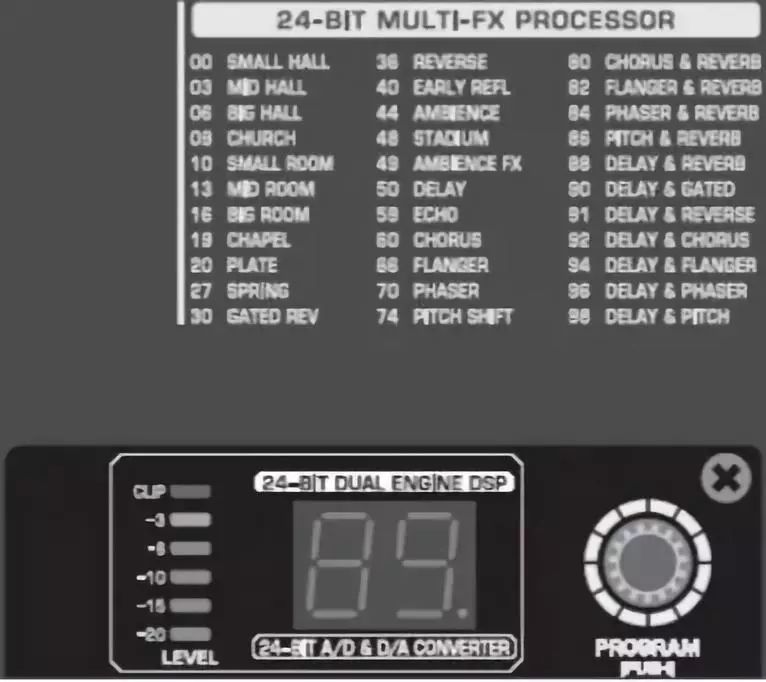

5 数字效果处理器

调音台提供了一套24-BIT MULTI-FX PROCESSOR多重效果处理器。这个内置的效果模块提供高质量的标准效果,如厅堂、合唱、镶边、回声以及各种组合效果。

通过通道中的Aux Send FX 和Aux Send FX总调节钮你可设定效果处理器的输入信号。

这些效果预置为常规的“混合效果”。当您旋开STEREO AUXRETURN FX 调节钮时,会产生声道信号( 干) 和效果信号组成的混合信号。两种信号之间的平衡通过声道推杆和STEREO AUX RETURNFX 调节钮进行调节。

FX FOOTSW是效果器开关(用踏板控制效果器开关)。

监测部分

1 音量显示器和监听

1.CD/TAPE:

CD/TAPE开关用来将CD/TAPE INPUT插孔的信号传到音量显示器、CONTROL ROOM OUT( 控制室输出端) 和PHONES(耳机)插孔–通过监听扬声器或耳机进行录音后监听。

2.SUB 1-2 或SUB:

SUB 1-2 开关将编组1和2的信号放到此路径上。

3.MAIN MIX( 主混音):

MAIN MIX开关将主混音信号输送到CONTROL ROOM OUT和PHONES插孔以及音量显示的输出端上。CTRL ROOM & PHONES通过此调节钮可调节控制室输出音量以及耳机音量。

4.CD/TAPE TO MAIN:

如果按下了CD/TAPE TO MAIN开关,双轨输入端便接到主混音上。这样CD/TAPE INPUT 可被用作磁带音源输入、MIDI 乐器或其他不需加工的信号源的附加输入端。TAPE TO MAIN 开关同时用来分离Main Mix 与CD/TAPE OUTPUT 的连接。

2 PHONES(耳机)监听口

3 CONTROL ROOM OUTPUTS(CTRL OUT)

在调音台背板上的CTRL OUT是接监听设备的输出。控制室输出端同控制室中的监听设备连接,提供立体声总和或单一声道信号。

调音台背板说明

1 电压供应、幻像电源和保险

1.保险丝座/IEC 插座:

电源连接通过一个IEC 插座。它符合必需的安全规定。属于供货范围的还有一根合适的电源线。在更换保险丝时应务必使用相同的型号品种。

2.POWER(电源)开关:

用POWER开关起动调音台。

3.PHANTOM(幻像电源)开关:

通过PHANTOM 开关您可启动单声道XLR 插孔的幻像电源,使用电容式麦克风需要幻像电源。红色的+48V 发光二极管发光时表示幻像电源已接通。如果使用平衡式电线的话,通常还可同时使用动圈麦克风。

2 Main Mix(主混音)输出端、

编组输出端和Control Room(控制室)输出端

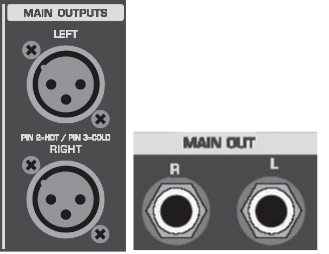

1.MAIN OUTPUTS:

MAIN输出端用来输导MAIN MIX信号,配有平衡式XLR 插孔,其额定电平为 +4dBu,同时还有平衡式6.3mm插孔,同样供主总和信号输出使用(1622FX: 这里插口输出端位于正面面板上,为不平衡式)。

2.CONTROL ROOM OUTPUTS(CTRL OUT):

是接监听设备的输出。控制室输出端同控制室中的监听设备连接,提供立体声总和或单一声道信号。

3.SUB OUTPUTS

编组输出端为不平衡式,用来传输您借助声道推杆旁的SUB 开关(2442FX: 1-2 或3-4 开关)放到相关编组上的声道的总和信号。这样您可将一个编组传输到另一个调音台上或将此输出端与MainOutput同时用作录音输出端。

如此您便可同时进行多音轨的录音。为此请您采用Y 电缆,并将您的8音轨录音机的输入端配置成可使用2x4条音轨( 如将声道1 接到音轨1和音轨2上等等)。在第一轮中您将音轨1、3、5 和7 录音,第二轮时您将音轨2、4、6和8录音。

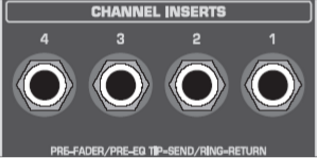

4.CHANNEL INSERTS:

插入点对采用动态处理器或均衡器来处理一个声道的信号很有用。回声效果器和其他效果器通常是用其效果信号加在干信号上,而动态处理器则是处理整个信号。

也就是说,在这种情况下,用Aux Send 线路不是正确的方法。正确的方法是将信号线路中断并加入一个动态处理器和/或均衡器。
