调音台操作技巧(上):六大输入部分要点

2019年11月14日广播调音台浏览量:0

调音台主要功能

1 信号处理

1. 前置放大:

麦克风将声音转换成电压,在用此信号电压重新生成声波输出到扬声器之前,必须将此电压放大许多倍。由于麦克风音头结构非常精细,输出电压非常之小,也就容易受干扰因素影响。

因此麦克风的信号电压在进入调音台的输入端时便直接被提高到抗干扰的等级高度。这时必须使用一个质量极高的放大器,以便使信号电压在尽可能保持真实的同时被提高到一个不容易受干扰的高度。否则的话,在此处破坏信号质量和纯净度的噪声可能会通过所有的后级放大器在录音或放音时出现。

2. 音量调制:

经过DI-Box(Direct Injection 直接注入) 或从声卡或键盘输出端送入调音台的信号常常必须进行调整以适合调音台的音量。

3. 频率响应校正:

借助声道排上的均衡器可方便、快速和有效地改变一个信号音质。

4. 混入效果:

通过单声道中的插孔和两条Aux( 辅助) 线路可在信号线路中加入调音台中已有的效果器之外的附加信号处理器。

2 信号分配

来自声道排的已处理的单个信号将在Aux( 辅助) 线路上集中并向外送到效果器或送到内部效果处理器进行加工。然后信号通过Aux Return( 辅助返回) 插孔或内部线路进入MainMix( 主混音)。舞台上音乐家也是通过Aux( 辅助) 线路来得到混音的结果 (Monitormix( 监听混音))。同样也可为录音机、末级放大器、耳机和两音轨输出端准备信号。

3 Mix( 混音)

这是调音台的“最重要的功能”,在此汇合了所有其他的功能。混音首先意味着调节各个乐器和声音相互之间的音量等级以及不同的声音在整个频谱内的轻重权衡。还应将各个声音在立体声全频带中合理分配。最后的工作是检查整个混音的音量等级,以配合接下来的机器,如 录音机/ 分频器/末级放大器。

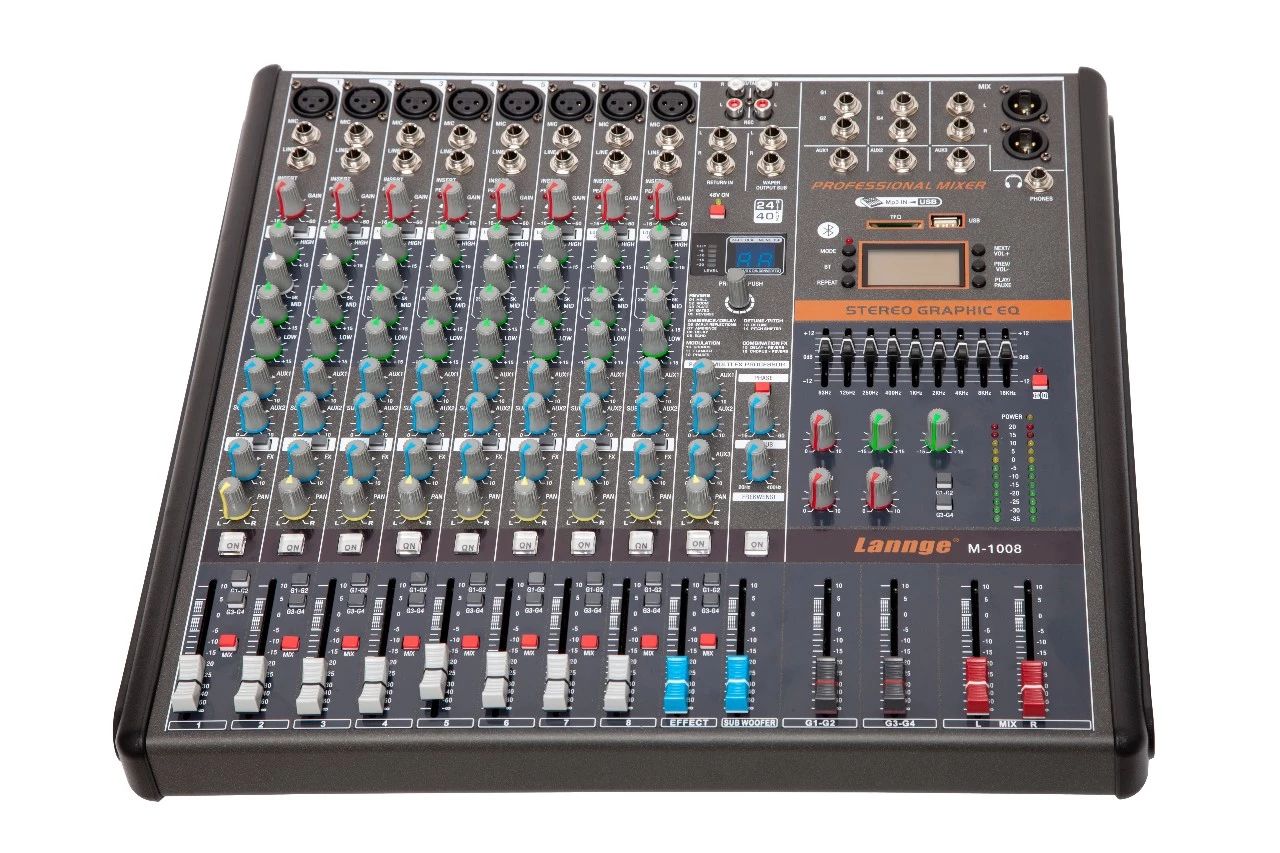

调音台的组成,输入部分

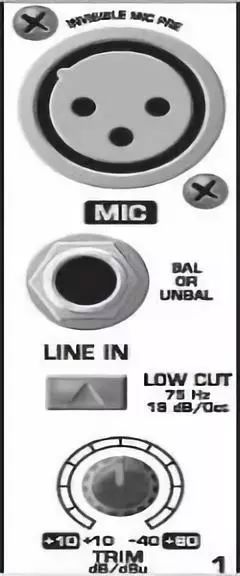

1 单声道

1、MIC 每个单输入声道通过XLR插孔提供一个平衡式麦克风输入端,其上也可通过按钮提供+48V 幻象电源用来使用电容式麦克风。XENYX 2222FX提供了8路带有幻像电源的单声道卡侬(XLR)接口。

2、LINE IN 每条声道都输入端都有一个平衡或非平衡式的线路输入6.3mm的TRS接口。MIC和LINE IN是不能一起使用的,请单独使用。

3、LOW CUT 单声道轨道还提供了一个低切滤波器,用来消除75Hz以下的低音频率(录人声应该使用它)。

4、TRIM 有些调音台上称为“GAIN”或者“sensitivity”。中文名字是微调,增益或者灵敏度。该处的旋钮是用来控制信号放大量。提供+10dB至+60dB的增量。第二个数值范围+10至-40dBu指的是线路输入端的灵敏度。

另附:平衡式和非平衡式麦克风:

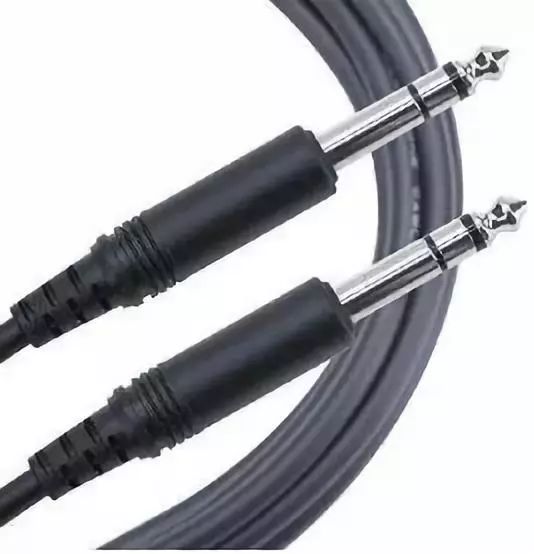

如果有两个环的话就是平衡的(STEREO)也就是TRS。如果只有一个环的話就是非平衡的 (MONO) PHONE。

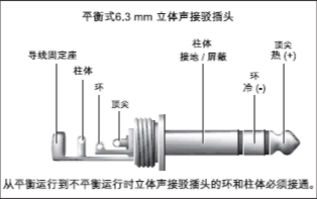

平衡 (STEREO)

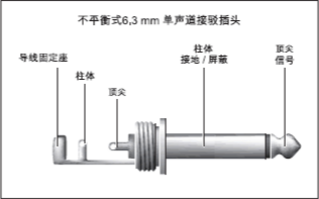

非平衡(MONO)

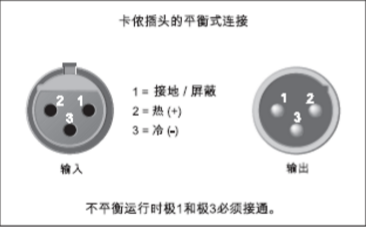

使用双音轨输入和输出端时,请采用通用的莲花电缆(RCA)。当然也可将有不平衡连接的机器接到有平衡连接的输入输出端上。请使用单声道插头或将立体声插头的圆环同柱体连接在XLR 插头时将 Pin 1 同Pin 3 连接)。

注意! 如果您想使用幻像电源,请您绝对不要在MIC 输入插孔上使用不平衡的XLR 连接(PIN 1和3相连)。

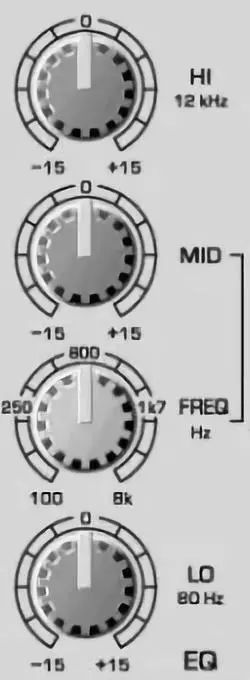

2 均衡器:EQ

一般调音台是3段式均衡器,这里是个三段半参数均衡器。高频段(HIGH) 和低频段(LOW)用来提高或下降极限频率之上或之下的所有频率。

高频段和低频段的极限频率为12千赫兹和80 赫兹。对中频范围调音台有一个半参数型音质调节,适用于100赫兹至8千赫兹之间。用MID调节按钮提高/下降音量,用FREQ调节按钮调节频率。

3 AUX 辅助发送

通过监听线路和效果线路(Aux Send 线路) 您可将一个或多个声道的信号进行输出耦合并集中到一条音轨上( 母线)。在一个AuxSend 插孔上( 用于监听: MON OUT),您可将此信号截取并传给一个有源监听音箱或一个外接效果器等等。

作为回传路线可用AuxReturn( 辅助回传)。所有监听线路和效果线路均为单声道,在均衡器后才能截取,可增益+15dB。前置推杆/ 后置推杆大多数情况下,如需处理效果信号时,Aux Send 线路必须在推杆后接通。这样声道中的效果音量按照声道推杆位置而定。

否则该声道的效果信号即使在推杆完全“关掉”时还是可听见的。用于监听时Aux Send 线路通常是在推杆前接通,也就是说与声道推杆的位置无关。

1、PRE:

通过PRE 开关将相关的Aux Send 线路截取点接到推杆前( 按下开关)。

2、FX:

标有FX 的Aux Send 线路直接连接内置效果器,因此是在推杆后和静音后才接通。AUX发送线路可以将信号输出到一条BUS母线上 在AUX SEND(辅助发送)接口上将信号路由到效果器或外接效果器经过效果处理后在回路到AUX RETUM(辅助返回)。

AUX1 带有一个 PRE。按钮是设置AUX是否在推子前接效果器通常AUX是使用在推子后的,这样可以保证在调节推子后发送量可以保持一致。用于监听一般是设置推子前用,这样声音的调节与推子无关)所以AUX1适合用于监听用 AUX2(FX)是用来发送到或SEND2接口或台子自带的效果器的辅助在使用外接效果器要关掉台子内置的效果器。

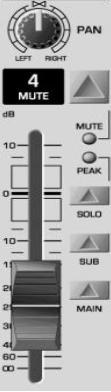

4 声像、推子和立体声母线和编组

1、[PAN]声像旋钮。左右声道调节按钮。

2、[MUTE]静音开关。

3、[SOLO]是单独的将信号传到主输出或编组输出上,而其他的轨道被静音。PEAK或CLIP灯亮时应该适当的衰减该音轨的电平,表示声音已经失真。

4、[SUB]副编组母线开关可以将通道的声音发送到编组母线。编组,我们可以把多个输入通道编为一个小组。编组的信号取自输入通道推子后的信号,我们可以用编组来实现用一个推子同时对多个音源的音量控制。

5、[MAIN]开关控制通道的声音发送给立体声母线,如果不打开这个开关,把推子推到头也不会有声音的。这个[MAIN]开关很有用,因为有的时候我们并不想要通道的声音直接进入到立体声母线,这个时候我们就可以关闭[MAIN]开关。

5 立体声声道

每个立体声道具备两6.3mm的插口,是平衡或非平衡的输入,用于左声道和右声道。如果只使用“L”插孔,则声道用作单声道。立体声道是专为典型的线路音量信号设计的。

LEVEL:调音台的立体声输入端具备一个用来调节音量的LEVEL 开关,可在+4dBu和-10dBV之间切换。-10dBV( 家庭录音音量) 时,输入端的反应比+4dBu( 录音室音量)时更灵敏。

6 立体声道的均衡器

立体声道的均衡器当然是设计为立体声的。高频、高中频、低中频和低频的极限频率为12千赫兹、3千赫兹、500 赫兹和80赫兹。HIGH( 高频) 和LOW( 低频)调节钮的性能同单声道的均衡器相同。两个中频段是峰型滤波器。尤其是当需要对立体声信号的频率响应作校正时,采用立体声道均衡器要比采用两个单声道均衡器要好得多。使用单声道均衡器时经常会产生左右声道之间的调节差别。
