Eventide BD600延时器的原理及使用

摘要：简要介超数字音频延时器的工作原理，以及BD600延时器的安装、调试、设置、按钮基本功能及具体使用方法。

关键词：数字音频延时器　BD600　安全播出

音频延时器可用于广播电台直播节目，将音频信号延时一段时间后播出，即在广播电台的节目直播中，主持人通过监听，可利用音频广播延时器对不适宜播出的内容进行拦截和删除，以避免主持人的口误或听众热线中听众的一些不健康言论通过广播媒体传播，在社会上造成不良后果，也会严重损害节目的声誉，从而实现直播节目的安全播出。作为广播级设备，音频延时器对动态范围、失真、信噪比和频率响应等性能指标要求很高，随着科技的发展，广播电台音频设备的数字化正在不断普及，数字音频延时器的功能也在日益完善。数字延时器与模拟延时器相比，在功能、控制、音质以及安全保障系数上等各方面都有着更大的优越性。因此一般采用数字音频延时器。笔者使用的BD600 实际操作简单方便、安全、可靠。

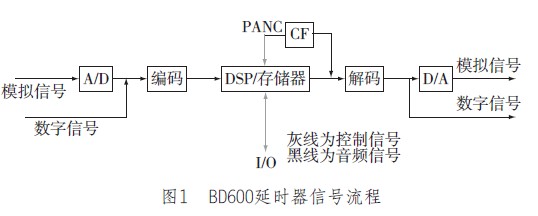

1 延时器一般工作原理在数字式延时器内，音频信号首先通过低频滤波器进入编码电路进行A/D 转换。音频信号要经过等幅脉冲信号采样，形成等间隔的调幅脉冲信号组成的幅度包络线。在变换成采样模拟信号后，经过缓冲存贮器将信息存贮备用，而后进入移位寄存器，得到所需的延时量。在获得延迟量后，信号经译码器进行解码，D/A转换后复原成模拟音频信号。在输出前，还要经过低频滤波器，以清除混在音频信号中的调制噪声。由于全部过程全数字化，延时器的信噪比是很好的，采样频率48 kHz，24 bit 量化，信噪比达到 96 dB，其动态指标是可想而知的。延时器的系统原理图见图1。

2 BD600主要特性
BD600 微精密延时模式适用于硬盘录音机；
最大80 s 的延时保护；
在延时重建时， 按PANIC 键可以进行CF 卡里声音文件播放；
24 bitAES/EBU 数字输入输出，同时带有四种不同可供选择的字时钟同步；
24 bit 模拟XRL 输入输出；供用户自定义DUMP 长度；
SNEENE 键可以进行瞬间编辑；远程连接，可实现遥控；
RS-232 输入输出；可编辑的输入输出；
远程选择提供16 个双级光隔离输入、各16 个开放输出。

3 BD600基本功能
BD600 的功能强大，充分发挥了数字化、计算机化的优势，在实际广播直播的应用中，针对各直播机房各节目类型的需要，主要应用如下功能。

3.1 建立延时(REBUILD)开始时，延时缓冲器中没有存储内容，数据即进即出；
之后延时缓冲器存储量逐渐增加，直至设定的延时时间所需的存储量( 笔者设定为8 s)，这时延时就被建立了。在延时建立的过程中，所需时间越长，即存储量的增量平缓，就越不容易引起输出音频信号的变化。假如存储量陡然增至所需容量，边际效应过大，会产生很明显的变化，从而造成输出音频信号易于被人耳所察觉。BD600 延时器的重建过程出厂设定为120 s，用户可以自定义选择范围为1.0 s~267 min。

3.2 延时量归零(RAMP TO ZERO)此功能工作过程与REBUILD 功能类似，不过是REBUILD 的逆向工作过程。延时缓冲器的存储量逐渐减小，直至降为零，延时器处于直通状态，整个过程需要几分钟; 对输出音频信号的影响也不易察觉，一般用于在热线参与直播节目结束的情形下。

3.3 等待安全延时(WAIT FOR SAFE)该功能迅速将延时器相关工作从0 s 增至4 s。开始时，延时缓冲器的存储量为0，延时器处于旁路状态，输出音频为直通音频信号。当延时缓冲器的存储量达到延时4 s 的存储量时，输出数据提取将重新寻址至存储器的起点，这样已被存储的4 s 内容将会重播一遍，而延时量也达到4 s，此刻DUMP 指示灯会被点亮，BD600 的遥控输出口RLA2 也开始有输出信号，其他相关按键功能亦可应用( 如：WAIT ANDEXIT、DUMP、SNEEZE 等功能) 。如在等待过程中不作任何操作，延时缓冲器的存储量会继续增加，直至
所设定的延时量所需的存储量为止，达到的安全延时的时长选择范围为1.0~10.0 s，出厂设定为4.0 s。

3.4 等待退出延时(WAIT AND EXIT)
此功能是将延时缓冲器存储量清零，从而达到延时量为0 s。

3.5 喷嚏功能(SNEEZE)
该功能是在主持人想要打喷嚏或咳嗽时， 按住SNEEZE键，发出的控制指令使延时缓冲器内数据的提取逐步向后寻址，减少延时存储量，从而达到删除输出信号中喷嚏或咳嗽的噪音，保证节目质量。放开SNEEZE键时，此刻延时缓冲器存储量固定不变。之后，延时缓冲器的存储量会逐渐增加至原先设定延时时间所需的存诸量。如果SNEEZE 键一直按住不放的话，延时存储量会逐渐减少，直至最后为0 s。而此后延时器无信号输出。

3.6 删除功能(DUMP)
该功能是在不雅语句发生后，删除不雅语句，从而保证节目质量。DUMP 功能作用后，延时缓冲器提取数据寻址改变至向后4 s( 可自定义， 出厂设置为4 s) 处地址，从而剪切掉不雅语句。之后延时缓冲器的存储量会自动逐步增加，至原先设定的延时时间量所需的存储量。删除的时长可选择范围为1.0~10.0 s。在延时保护时间范围内，第一次DUMP 之后，可以连续删除随后出现的不雅语句。

3.7 应急功能(PANIC)
该功能是操作PANIC 功能键时， 将延时缓冲器里的全部存储内容清除，同时将会自动输出CF 卡内存储的WAV 音频文件，之后重建延时缓冲器的存储量。重建完成后，若CF 卡上的音频文件尚未播完，将会一直到播完为止；或者通过再次按PANIC 键取消PANIC 应急功能， 将恢复至延时器的延时输出。CF 卡中最多可以存储4 个音频文件， 文件命名必须是ONE.WAV，TWO.WAV，THREE.WAV 和FOUR.WAV。实际应用时，只能设定选取其中一个音频文件。另外，PANIC 键没有配CF 卡时，应用中可以设定PANIC 键为应急静音功能，静音时长选择范围为2.0~8.0 s，也可以不设。这时PANIC 键为BD600 全部功能参数恢复至出厂设置的功能键。

以上7 项功能，实际操作十分简单，可以根据不同类型节目的不同情况，选择实现所需要的功能。4 BD600的使用在投入使用之前，技术人员使用AM700 音频测试仪检测延时器的各项技术参数指标，包括对BD600延时器的输入/ 输出电平进行了校正、调整，以确保最佳播出质量。同时BD600 提供了用户密码保护功能，用以保护延时器的设置不被随意更改。

4.1 设置
BD600 延时器正常使用之前，要根据实际需要完成各项设置。首先，要设定一个合适的延时量，综合实际直播节目的类型和操作人的正常反应速度，一般可将延时器的延时时长设定为8 s。打开BD600 的电源后，默认的开机状态为直播，通过CONFIG 键操作进入用户设置状态，然后利用WAIT FOR SAFE 键、WAIT AND EXIT 键、REBUILD 键和RAMP TO ZERO键来具体设定延时器采样频率、输入/ 输出电平、输入音频类型、串行通信时的比特率以及各基本功能键的时长等参数。具体设置步骤如下：

(1) 点击BYPASS 键，再点击CONFIG 键，进入设置状态。
(2) 双击CONFIG 键， 进入TIME PARAME-TERS设置。
(3) 点击WAIT FOR SAFE/WAIT FOR EXIT 选择此菜单下的分类设置。
(4) 点击WAIT FOR EXIT 进入DLAY 中， 用REBUILD( 增)/RAMP TO ZERO( 减) 设置合适的时间。
(5) 点击右键分别进入DUMP REB SAFE PANC 菜单，设置合适的时间。
(6) 点击CONFIG 进入AUDIO PARAMETERS 菜单。
(7) 点击右键进入选择输入菜单INPUT SOURCE 选择模拟或数字输入。
(8) 点击右键进入IN G、OUT G 菜单选择合适的标准。

另外，在设置过程中，SNEEZE 键可使各个设置项恢复至出厂设定。设置完成后，通过BYPASS 键退出用户设置状态，而进入直通状态。这样整个设置结束，各个功能就可以应用了。
在实际应用中，节目一般都处于延时状态，在突发事件发生时，只要及时按下DUMP 键即可保证播出安全，其他各功能键根据节目需要的情形下在才予以运用。

4.2 连接

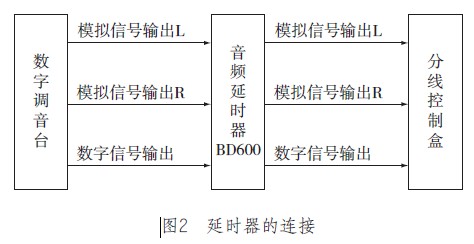

BD600 的输入/ 输出口有数字和模拟两种。根据电台目前直播机房与总控机房的实际音频传输方式，可采用模拟和数字输入、模拟输出的连接。将数字播出调音台的模拟和数字输出信号连接到BD600 的模拟和数字输入端口，再将BD600 的模拟输出通过机房分线控制盒传输至总控机房，从而完成直播机房与总控机房的信号传输，见图2。
